Morsetto componibile da montare su pannello DTB-2E150x series
su guida DINcon connessione a viteIEC

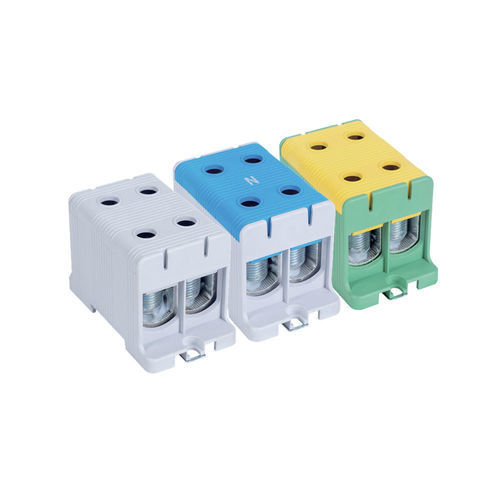

Morsetto componibile da montare su pannello - DTB-2E150x series - Lettel - su guida DIN / con connessione a vite / IEC
Morsetto componibile da montare su pannello - DTB-2E150x series - Lettel - su guida DIN / con connessione a vite / IEC
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
da montare su pannello, su guida DIN
Connessione
con connessione a vite
Altre caratteristiche
IEC, unipolare, alta corrente, in rame
Sezione cavo

Max.: 150 mm²
(0,23 in²)

Min.: 35 mm²
(0,05 in²)

Corrente

290 A, 320 A

Tensione nominale

1.000 V, 1.500 V

Descrizione

Descrizione
  • Blocco di giunzione 1 polo 4 cavi per il collegamento di conduttori di sezione da media a molto grande (35 a 150 mm²). Progettato per la distribuzione principale e la derivazione di più uscite dallo stesso punto, garantisce continuità elettrica e resistenza meccanica sotto carichi elevati.


Caratteristiche elettriche
  • Corrente massima: 320 A (Cu) / 290 A (Al)
  • Connessione: Rame (Cu) o Alluminio (Al)
  • Campo di sezione: 35 a 150 mm²
  • Coppia di serraggio per cavo:
    • 35 a 95 mm²: 20 Nm
    • 120 a 150 mm²: 30 Nm
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttore: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1


Fisico
  • Involucro: PA66 autoestinguente V0, coperchio rimovibile, disponibile in 3 colori per identificazione funzionale (grigio chiaro per fase/uso generale, grigio chiaro + blu per neutro, verde e giallo per terra)
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o a vista
  • Numero di poli: 1
  • Numero di cavi: 4 per blocco
  • Protezione: IP20


Imballo
  • Venduto singolarmente
  • Scatola: 3 pezzi
  • Cartone: 84 pezzi


Funzioni e applicazioni
  • Consente il collegamento e la distribuzione di più uscite da un unico punto per correnti elevate.
  • Ideale per quadri generali a bassa tensione e armadi di distribuzione principali in ambienti industriali e terziari.
  • Raccomandazioni d'uso: utilizzare terminali per cavi flessibili, applicare la coppia di serraggio adeguata alla sezione, fissare su guida DIN o a vista e identificare i circuiti in base al colore dell'involucro.


Varianti e codici d'ordine
Codice ordine | Corrente primaria | Sezione cavo | Colore | Disponibilità
DTB-2E150 | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Grigio chiaro | instock
DTB-2E150B | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Grigio chiaro / blu | instock
DTB-2E150D | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Verde e giallo | instock


Caratteristiche / specifiche tecniche
  • Corrente: 320 A (Cu) / 290 A (Al)
  • Sezione conduttori: 35 – 150 mm²
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Materiali: involucro PA66 V0, corpo conduttore alluminio stagnato
  • Montaggio: guida DIN o a vista
  • Numero di poli: 1 — Numero di cavi: 4
  • Indice di protezione: IP20
  • Conformità: EN60947-7-1
