Morsetto componibile da montare su pannello DTB-2E35x series
su guida DINcon connessione a vitealta corrente

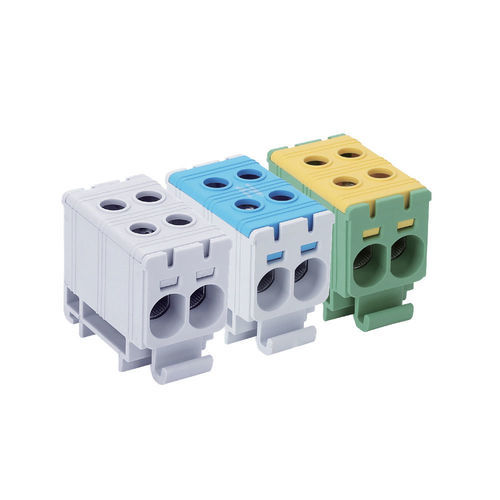

Morsetto componibile da montare su pannello - DTB-2E35x series - Lettel - su guida DIN / con connessione a vite / alta corrente
Morsetto componibile da montare su pannello - DTB-2E35x series - Lettel - su guida DIN / con connessione a vite / alta corrente
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
da montare su pannello, su guida DIN
Connessione
con connessione a vite
Altre caratteristiche
alta corrente, in rame, unipolare
Sezione cavo

Max.: 35 mm²
(0,05 in²)

Min.: 2,5 mm²
(0 in²)

Corrente

120 A, 135 A

Tensione nominale

1.000 V, 1.500 V

Descrizione

Presentazione
Blocco di giunzione 1 polo per 4 conduttori, adatto a conduttori in rame o alluminio. Corrente nominale 135 A (Cu) / 120 A (Al). Sezione conduttori 2,5 a 35 mm². Conforme a EN60947-7-1.

Caratteristiche principali
  • Corrente massima: 135 A (Cu) / 120 A (Al)
  • Connessione: conduttori in rame (Cu) o alluminio (Al)
  • Gamma di sezioni: 2,5 a 35 mm²
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1


Costruzione e meccanica
  • Involucro: PA66 autoestinguente V0, coperchio rimovibile; disponibile in 3 colori per identificazione funzionale (grigio chiaro; grigio chiaro e blu; verde e giallo)
  • Elemento conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a vista
  • Numero di poli: 1
  • Numero di conduttori: 4 per blocco
  • Protezione: IP20
  • Coppia di serraggio per conduttore: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm


Funzionalità
  • Permette il collegamento e la distribuzione di più conduttori di media potenza su un unico polo.
  • Garantisce un contatto stabile e affidabile tra rame e alluminio fino a 35 mm².
  • Coppia di serraggio adeguata alla sezione del conduttore.


Applicazioni
  • Quadri elettrici industriali e commerciali.
  • Distribuzione di circuiti multipli che richiedono connessioni compatte e affidabili.


Consigli d’uso
  • Scelta del conduttore: utilizzare conduttori in rame o alluminio, sezione 2,5 a 35 mm².
  • Capicorda: consigliati per conduttori flessibili per garantire un contatto uniforme.
  • Montaggio: fissare su guida DIN o a vista in base alla disposizione del quadro.
  • Identificazione: usare i colori dell’involucro per identificare fase, neutro e terra.
  • Manutenzione: controllare regolarmente serraggi e pulizia dei contatti.


Imballo
  • Venduto singolarmente
  • Scatola: 12 pezzi
  • Cartone: 396 pezzi


Varianti / codici
  • DTB-2E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grigio chiaro | instock
  • DTB-2E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grigio chiaro / blu | instock
  • DTB-2E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Verde e giallo | instock


Specifiche tecniche
  • Corrente massima: 135 A (Cu) / 120 A (Al)
  • Gamma di sezioni: 2,5 a 35 mm²
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Materiali: involucro PA66 V0, elemento conduttore in alluminio stagnato
  • Montaggio: guida DIN o a vista
  • Numero di poli: 1
  • Numero di conduttori: 4 per blocco
  • Indice di protezione: IP20
  • Coppia di serraggio: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Conformità: EN60947-7-1
