Morsetto componibile da montare su pannello DTB-3E150
su guida DINcon connessione a viteunipolare

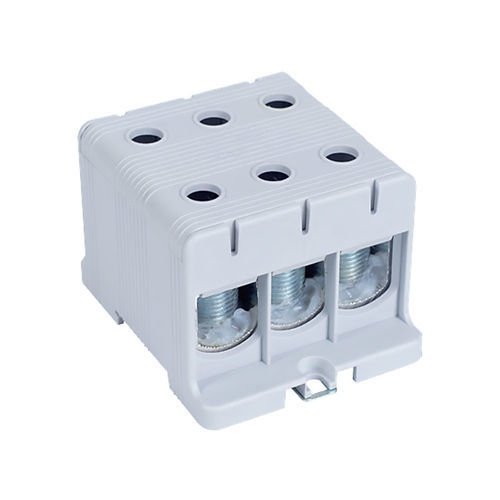

Morsetto componibile da montare su pannello - DTB-3E150 - Lettel - su guida DIN / con connessione a vite / unipolare
Morsetto componibile da montare su pannello - DTB-3E150 - Lettel - su guida DIN / con connessione a vite / unipolare
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
da montare su pannello, su guida DIN
Connessione
con connessione a vite
Altre caratteristiche
unipolare, alta corrente
Sezione cavo

Max.: 150 mm²
(0,23 in²)

Min.: 35 mm²
(0,05 in²)

Corrente

Max.: 320 A

Min.: 290 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Descrizione
Blocchetto di giunzione 1 polo 6 cavi progettato per il collegamento e la ripartizione di conduttori di grande sezione fino a 150 mm². La configurazione a 6 uscite consente di centralizzare più circuiti e semplificare l'organizzazione e la manutenzione dei quadri elettrici.

Caratteristiche elettriche
  • Corrente massima : 320 A (Rame) / 290 A (Alluminio)
  • Connessione : compatibile con rame (Cu) e alluminio (Al)
  • Campo di sezione : primario 35 a 150 mm²
    • 35 a 95 mm² : coppia di serraggio 20 Nm
    • 120 a 150 mm² : coppia di serraggio 30 Nm
  • Tensione nominale : 1000 V CA / 1500 V CC
  • Grasso conduttivo : incluso per un contatto ottimale
  • Norma : conforme EN60947-7-1

Caratteristiche fisiche
  • Involucro : PA66 autoestinguente V0, coperchio rimovibile
  • Corpo conduttore : alluminio stagnato
  • Montaggio : guida DIN o a vista
  • Numero di poli : 1
  • Numero di cavi : 6 per blocco
  • Protezione : IP20

Imballaggio
  • Venduto singolarmente
  • Scatola : 2 pezzi
  • Cartone : 56 pezzi

Funzionalità
  • Consente il collegamento e la ripartizione di conduttori di grande sezione fino a 150 mm².
  • Configurazione a 6 uscite per centralizzare più derivazioni da una singola linea principale, riducendo il numero di morsetti intermedi.
  • Ottimizza l'organizzazione del cablaggio e facilita le operazioni di manutenzione nei quadri elettrici e nei quadri generali (TGBT).

Applicazioni
  • Impianti industriali e terziari
  • Quadri TGBT e ripartizioni di potenza
  • Situazioni che richiedono risparmio di spazio, chiarezza del cablaggio e affidabilità nella distribuzione

Consigli d'uso
  • Scelta del cavo : sezione primaria 35 a 150 mm², rame o alluminio
  • Capicorda : raccomandati per cavi flessibili per garantire un contatto omogeneo
  • Serraggio : rispettare le coppie specificate (20–30 Nm) in base alla sezione
  • Montaggio : fissare su guida DIN o a vista secondo l'architettura del quadro
  • Organizzazione del cablaggio : centralizzare la distribuzione per semplificare gli interventi
  • Identificazione : identificare chiaramente le uscite per facilitare esercizio e manutenzione
  • Manutenzione : verificare regolarmente lo stato del serraggio e la pulizia dei contatti

Specifiche tecniche
  • Corrente massima : 320 A (Cu) / 290 A (Al)
  • Campo di sezione : 35 a 150 mm²
  • Tensione nominale : 1000 V AC / 1500 V DC
  • Materiali : involucro PA66 V0, corpo conduttore in alluminio stagnato
  • Numero di poli : 1
  • Numero di cavi : 6 per blocco
  • Indice di protezione : IP20
  • Norma : EN60947-7-1
