Morsetto componibile da montare su pannello DTB-1E50x series
su guida DINcon connessione a vitein rame

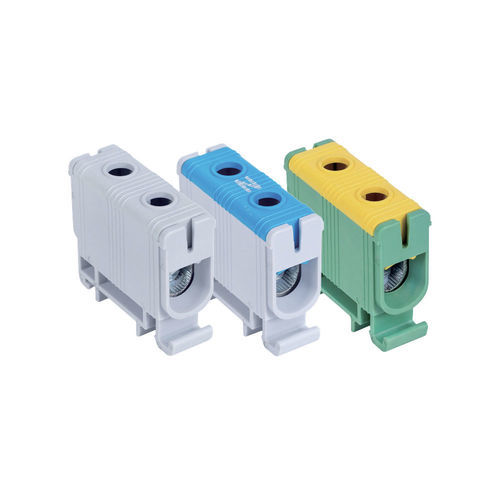

Morsetto componibile da montare su pannello - DTB-1E50x series - Lettel - su guida DIN / con connessione a vite / in rame
Morsetto componibile da montare su pannello - DTB-1E50x series - Lettel - su guida DIN / con connessione a vite / in rame
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
da montare su pannello, su guida DIN
Connessione
con connessione a vite
Altre caratteristiche
in rame, unipolare, alta corrente
Sezione cavo

Max.: 50 mm²
(0,08 in²)

Min.: 2,5 mm²
(0 in²)

Corrente

Max.: 160 A

Min.: 145 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Descrizione
  • Morsetto di potenza unipolare progettato per il collegamento di conduttori di grande sezione (fino a 50 mm²) in rame o alluminio, destinato ad applicazioni di distribuzione e alimentazione industriali e terziarie.


Elettrici
  • Corrente massima: 160 A (Cu) / 145 A (Al)
  • Connessione: compatibile con rame (Cu) e alluminio (Al)
  • Intervallo di sezione:
    • Rame: 2,5 a 50 mm²
    • Alluminio: 6 a 50 mm²
  • Fissaggio: vite a brugola
  • Momento di serraggio:
    • 4 Nm (per 2,5 a 4 mm²)
    • 12 Nm (per 6 a 50 mm²)
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1


Fisico
  • Involucro: PA66 autoestinguente V0, coperchio rimovibile, disponibile in 3 colori per identificazione funzionale (grigio chiaro per fase/uso generale, grigio chiaro e blu per neutro, verde e giallo per terra)
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a superficie
  • Numero di poli: 1
  • Numero di conduttori: 2 per blocco
  • Protezione: IP20


Confezionamento
  • Venduto singolarmente
  • Scatola: 23 pezzi
  • Cartone: 506 pezzi


Caratteristiche
  • Assicura il collegamento di conduttori di grande sezione fino a 50 mm² con capacità di corrente aumentata.
  • Connessione affidabile tra conduttori in rame e alluminio con ritenzione meccanica adatta alle grandi sezioni.


Applicazioni
  • Quadri di distribuzione, pannelli industriali, sistemi di alimentazione che richiedono connessioni ad alta capacità.
  • Collegamento di linee principali o sottoalimentazioni, impianti misti Cu/Al.


Consigli d'uso
  • Scelta del conduttore: rispettare gli intervalli specifici (Cu 2,5–50 mm² / Al 6–50 mm²).
  • Capicorda: usare capicorda per conduttori flessibili per garantire una serraggio omogeneo.
  • Serraggio: applicare il momento di serraggio appropriato (4 a 12 Nm) in base alla sezione del conduttore.
  • Montaggio: installazione su guida DIN o a superficie secondo la configurazione.
  • Identificazione: usare i colori dell'involucro per identificare fase, neutro e terra.
  • Manutenzione: controllare regolarmente le connessioni, in particolare su grandi sezioni.


Varianti e codici d'ordine (tabella)
Codice ordine | Corrente primaria | Sezione conduttore | Colore | Disponibilità
DTB-1E50 | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Grigio chiaro | in stock
DTB-1E50B | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Grigio chiaro / blu | in stock
DTB-1E50D | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Verde / giallo | in stock

Documentazione prodotto
Gamma morsetti di connessione (documento PDF disponibile)
