Morsetto componibile su guida DIN DTB-X3E35
da montare su pannellocon connessione a viteisolato

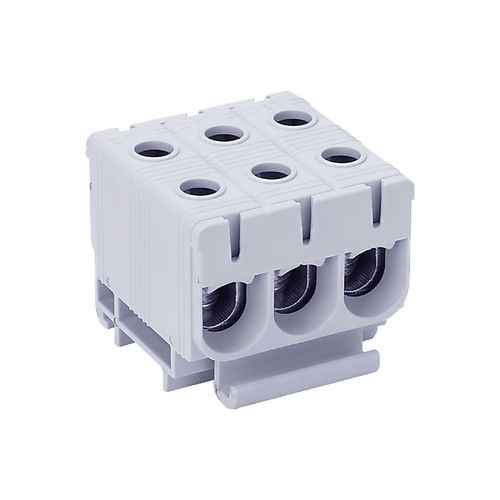

Morsetto componibile su guida DIN - DTB-X3E35 - Lettel - da montare su pannello / con connessione a vite / isolato
Morsetto componibile su guida DIN - DTB-X3E35 - Lettel - da montare su pannello / con connessione a vite / isolato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
in rame, isolato, trifase
Configurazione dei contatti
3 poli
Sezione cavo

Max.: 35 mm²
(0,05 in²)

Min.: 2,5 mm²
(0 in²)

Corrente

Max.: 135 A

Min.: 120 A

Tensione nominale

1.000 V, 1.500 V

Descrizione

Presentazione
  • Blocco di connessione trifase a 3 poli progettato per centralizzare la distribuzione di energia su tre fasi (L1 / L2 / L3) con conduttori in rame o alluminio, per sezioni da 2,5 a 35 mm².


Caratteristiche elettriche
  • Corrente massima: 135 A (Rame) / 120 A (Alluminio).
  • Connessione: accetta conduttori in rame (Cu) o alluminio (Al).
  • Intervallo di sezioni: 2,5 a 35 mm² con coppie di serraggio raccomandate:
    • 2,5 a 16 mm²: coppia 3 Nm
    • 25 a 35 mm²: coppia 6 Nm
  • Tensione nominale: 1000 V CA / 1500 V CC.
  • Grasso conduttivo fornito per garantire un contatto ottimale.
  • Norma: conforme a EN60947-7-1.


Caratteristiche fisiche
  • Scocca: PA66 autoestinguenti V0, coperchio rimovibile.
  • Corpo conduttore: alluminio stagnato.
  • Montaggio: guida DIN o montaggio a superficie.
  • Numero di poli: 3 (ingressi L1 / L2 / L3).
  • Uscite per polo: 2.
  • Protezione: IP20.


Funzionalità e impieghi
  • Consente di distribuire la potenza in modo compatto ed equilibrato sulle tre fasi, riducendo il numero di collegamenti intermedi e migliorando l'affidabilità dell'impianto.
  • Applicazioni tipiche: quadri elettrici trifase, quadri di distribuzione industriali e installazioni terziarie che richiedono alimentazione trifase equilibrata e sicura.


Consigli d'uso
  • Scelta del cavo: utilizzare sezioni adeguate (2,5 a 35 mm²) in rame o alluminio.
  • Capicorda: si raccomanda l'uso di capicorda (ferrule) per cavi flessibili per garantire un contatto omogeneo.
  • Serraggio: applicare la coppia raccomandata in base alla sezione (3–6 Nm) per garantire un collegamento affidabile.
  • Montaggio: fissare su guida DIN o a superficie in base all'architettura del quadro.
  • Organizzazione dei cavi: distribuire correttamente i conduttori sui tre poli per un bilanciamento ottimale.
  • Identificazione: identificare chiaramente L1, L2 e L3 per facilitare l'esercizio e la manutenzione.
  • Manutenzione: verificare regolarmente lo stato di serraggio e la pulizia dei contatti.


Imballaggio
  • Venduto singolarmente.
  • Scatola: 6 pezzi.
  • Cartone: 198 pezzi.


Specifiche tecniche
  • Modello: DTB-X3E35
  • Corrente massima: 135 A (Cu) / 120 A (Al)
  • Sezioni accettate: 2,5 a 35 mm²
  • Coppie di serraggio: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Materiali: scocca PA66 V0; corpo conduttore alluminio stagnato
  • Montaggio: guida DIN o a superficie
  • Numero di poli: 3
  • Uscite per polo: 2
  • Indice di protezione: IP20
  • Norma: EN60947-7-1
  • Accessori: grasso conduttivo incluso
