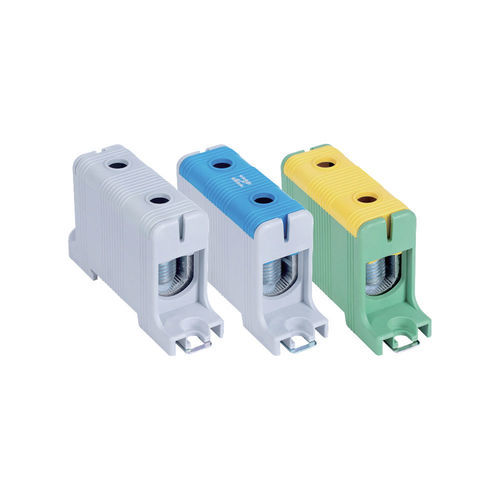

Morsetto componibile su guida DIN DTB-1E95x series

da montare su pannellocon connessione a vitealta corrente

Presentazione
Morsetto di collegamento unipolare progettato per il collegamento di cavi di grande sezione (16 a 95 mm²). Garantisce una connessione affidabile di conduttori in rame e alluminio con alta capacità di corrente per distribuzione principale in quadri e quadri di potenza.

Caratteristiche elettriche

• Corrente massima : 245 A (Rame) / 220 A (Alluminio)
• Compatibilità conduttori : accetta conduttori in rame (Cu) e alluminio (Al)
• Intervallo sezioni : 16 a 95 mm²
• Connessione : vite a brugola
• Coppia di serraggio : 20 Nm (per 16 a 95 mm²)
• Tensione nominale : 1000 V AC / 1500 V DC
• Grasso conduttivo : fornito per ottimizzare il contatto
• Norma : conforme a EN60947-7-1

Caratteristiche fisiche

• Involucro : PA66 V0, coperchio rimovibile; disponibile in 3 colori per identificazione funzionale (grigio chiaro; grigio chiaro/blu; verde/giallo)
• Corpo conduttore : alluminio stagnato
• Montaggio : guida DIN o montaggio a vista
• Numero di poli : 1
• Numero di cavi : 2 per morsetto
• Indice di protezione : IP20

Imballaggio

• Venduto : unità
• Scatola : 7 pezzi
• Cartone : 168 pezzi

Funzioni e applicazioni

• Funzione : collegamento di cavi di grande sezione fino a 95 mm² per collegamenti di alimentazione principali e ingressi di potenza
• Applicazioni : distribuzione principale in quadri elettrici industriali, quadri di potenza, impianti energetici che richiedono elevata capacità di corrente
• Vantaggi : connessione affidabile per rame e alluminio, elevata tenuta meccanica grazie alla coppia di serraggio raccomandata, identificazione funzionale tramite colore del coperchio

Consigli d'uso

• Scelta del cavo : utilizzare conduttori 16 a 95 mm² (Cu o Al)
• Capicorda : consigliati per cavi flessibili per garantire contatto ottimale
• Serraggio : applicare 20 Nm per garantire tenuta meccanica ed elettrica
• Montaggio : installare su guida DIN o a vista secondo l'architettura del quadro
• Identificazione : usare i colori dell'involucro per identificare fase (grigio chiaro), neutro (grigio chiaro/blu) e terra (verde/giallo)
• Manutenzione : verificare periodicamente il serraggio, in particolare su circuiti ad alta intensità

Varianti e codici d'ordine
DTB-1E95 | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Grigio chiaro | instock
DTB-1E95B | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Grigio chiaro / blu | instock
DTB-1E95D | Cu: 245 A / Al: 220 A | Cu/Al: 16–95 mm² | Verde / giallo | instock

Documentazione
Scheda prodotto / brochure: Gamma morsetti di collegamento (PDF).

Specifiche tecniche

• Riferimento principale : DTB-1E95x
• Corrente massima : 245 A (Cu) / 220 A (Al)
• Sezione cavo accettata : 16–95 mm²
• Coppia di serraggio raccomandata : 20 Nm
• Tensione nominale : 1000 V AC / 1500 V DC
• Involucro : PA66 V0, coperchio rimovibile, opzioni colore per identificazione
• Corpo conduttore : alluminio stagnato
• Montaggio : guida DIN o superficie
• Numero di poli : 1
• Numero di cavi : 2
• Indice di protezione : IP20
• Conformità : EN60947-7-1
• Grasso conduttivo : fornito
• Imballaggio : unità / scatola 7 pz / cartone 168 pz
