Morsetto componibile da montare su pannello DTB-3E95
su guida DINcon connessione a vitealta corrente

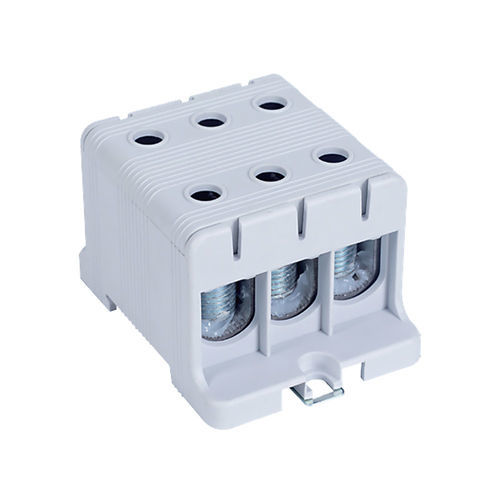

Morsetto componibile da montare su pannello - DTB-3E95 - Lettel - su guida DIN / con connessione a vite / alta corrente
Morsetto componibile da montare su pannello - DTB-3E95 - Lettel - su guida DIN / con connessione a vite / alta corrente
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
da montare su pannello, su guida DIN
Connessione
con connessione a vite
Altre caratteristiche
alta corrente, unipolare, in rame, isolato
Sezione cavo

Max.: 95 mm²
(0,15 in²)

Min.: 16 mm²
(0,02 in²)

Corrente

Max.: 245 A

Min.: 220 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Descrizione
Blocco di giunzione 1 polo 6 cavi (220–245 A). Questo blocco consente il collegamento di conduttori di grande sezione (rame o alluminio) fino a 95 mm² e distribuisce l'alimentazione verso più uscite. La configurazione a 6 connessioni centralizza la distribuzione su un unico punto per semplificare il cablaggio e aumentare l'affidabilità dell'impianto.

Funzionalità e applicazioni
Il blocco di giunzione 1 polo 6 cavi supporta conduttori fino a 95 mm² garantendo una distribuzione affidabile dell'alimentazione a più uscite. La disposizione a 6 connessioni riduce i collegamenti intermedi e migliora l'affidabilità complessiva del sistema.

Applicazioni consigliate: quadri di distribuzione di potenza, ripartizione multi-uscita in ambienti industriali e terziari, semplificazione del cablaggio e ottimizzazione degli ingombri.

Consigli per l'uso
  • Scelta del cavo: sezione 16 a 95 mm², rame o alluminio.
  • Capicorda: consigliati per conduttori flessibili per assicurare un contatto uniforme.
  • Coppia di serraggio: applicare la coppia adeguata alla sezione del conduttore per garantire una connessione affidabile (vedere la coppia di serraggio raccomandata).
  • Montaggio: fissare su guida DIN o a parete in base all'architettura del quadro.
  • Gestione dei cavi: raggruppare le uscite su questo blocco centralizza la distribuzione e agevola gli interventi futuri.
  • Identificazione dei circuiti: identificare chiaramente le uscite per facilitare l'esercizio e la manutenzione.
  • Manutenzione: verificare periodicamente lo stato di serraggio e la pulizia dei contatti.

Caratteristiche / specifiche tecniche
  • Corrente massima: 245 A (Cu) / 220 A (Al)
  • Connessione: Rame (Cu) o Alluminio (Al)
  • Intervallo di sezione conduttori: 16 a 95 mm²
  • Coppia di serraggio per conduttore: 20 Nm (per 16 a 95 mm²)
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1
  • Involucro: PA66 autoestinghente V0, coperchio rimovibile
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a superficie
  • Numero di poli: 1
  • Numero di cavi: 6 per blocco
  • Protezione: IP20
  • Imballaggio: venduto singolarmente; confezione: 3 pz; cartone: 72 pz
