Morsetto componibile su guida DIN DTB-1E150x series
da montare su pannellocon connessione a vitedi potenza

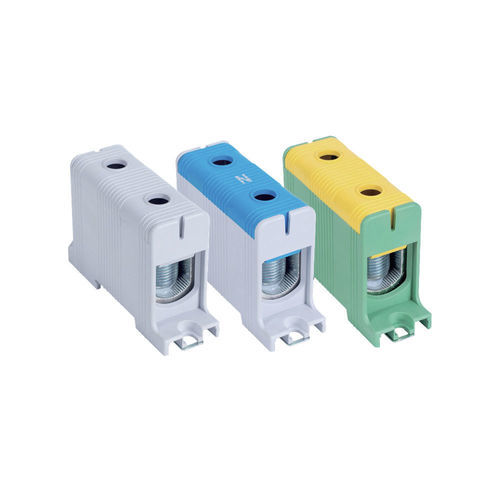

Morsetto componibile su guida DIN - DTB-1E150x series - Lettel - da montare su pannello / con connessione a vite / di potenza
Morsetto componibile su guida DIN - DTB-1E150x series - Lettel - da montare su pannello / con connessione a vite / di potenza
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
di potenza
Configurazione dei contatti
bipolare
Sezione cavo

Max.: 150 mm²
(0,23 in²)

Min.: 35 mm²
(0,05 in²)

Corrente

Max.: 320 A

Min.: 290 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Presentazione
Morsetto di collegamento 1 polo 2 cavi ad alta corrente per conduttori di grande sezione (rame o alluminio) da 35 a 150 mm². Corrente massima: 320 A (Cu) / 290 A (Al). Conforme a EN60947-7-1. Grasso conduttivo incluso per ottimizzare il contatto.

Caratteristiche elettriche
  • Corrente massima: 320 A (Cu) / 290 A (Al)
  • Conduttori compatibili: Rame (Cu) o Alluminio (Al)
  • Intervallo sezioni: 35–150 mm²
  • Fissaggio: vite a bussola esagonale
  • Coppia di serraggio:
    • 20 Nm (35–95 mm²)
    • 30 Nm (120–150 mm²)
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Grasso conduttivo: incluso
  • Norma: conforme EN60947-7-1


Caratteristiche fisiche
  • Scocca: PA66 V0 autoestinguente, coperchio rimovibile, disponibile in 3 colori per identificazione funzionale (grigio chiaro; grigio chiaro e blu; verde e giallo)
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o montaggio a vista
  • Numero di poli: 1
  • Numero di cavi: 2 per blocco
  • Protezione: IP20


Confezionamento
  • Venduto singolarmente
  • Scatola: 5 pezzi
  • Cartone: 140 pezzi


Funzionalità
Blocco destinato al collegamento di conduttori di sezione molto elevata, garantendo un contatto elettrico affidabile tra cavi in rame e alluminio e un'ottima resistenza meccanica sotto carichi elevati.

Applicazioni
  • Impianti di distribuzione elettrica pesante (quadri generali)
  • Armadi di potenza industriali
  • Arrivi principali, collegamenti principali e distribuzione ad alta corrente


Consigli d'uso
  • Scelta del cavo: sezione 35–150 mm², rame o alluminio
  • Capocorda: obbligatori per conduttori flessibili per garantire contatto omogeneo
  • Serraggio: applicare 20–30 Nm a seconda della sezione del conduttore
  • Montaggio: fissare su guida DIN o a vista secondo l'architettura dell'armadio
  • Identificazione: usare i colori della scocca per identificare fase, neutro e terra
  • Manutenzione: verificare regolarmente il serraggio e la pulizia dei contatti


Varianti e codici d'ordine
  • DTB-1E150 — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Colore: Grigio chiaro — in stock
  • DTB-1E150B — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Colore: Grigio chiaro / blu — in stock
  • DTB-1E150D — Cu: 320 A / Al: 290 A — Cu/Al: 35–150 mm² — Colore: Verde / giallo — in stock


Specifiche tecniche
  • Corrente massima: 320 A (Cu) / 290 A (Al)
  • Sezione conduttori: 35–150 mm²
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Corpo conduttore: alluminio stagnato
  • Scocca: PA66 V0, coperchio rimovibile
  • Fissaggio: vite a bussola esagonale, 20–30 Nm secondo la sezione
  • Montaggio: guida DIN o montaggio a vista
  • Protezione: IP20
