Morsetto componibile su guida DIN DTB-2E95x series
da montare su pannellocon connessione a viteisolato

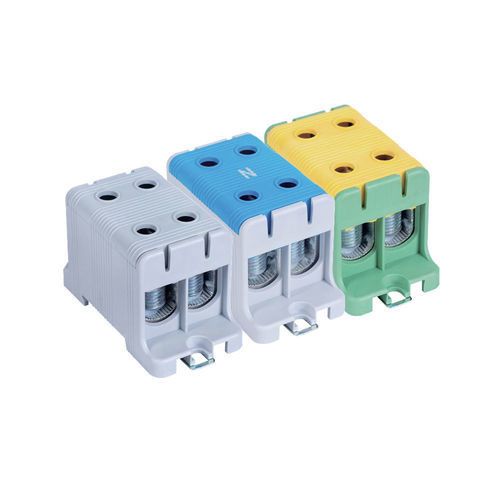

Morsetto componibile su guida DIN - DTB-2E95x series - Lettel - da montare su pannello / con connessione a vite / isolato
Morsetto componibile su guida DIN - DTB-2E95x series - Lettel - da montare su pannello / con connessione a vite / isolato
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Lettel

Caratteristiche

Montaggio
su guida DIN, da montare su pannello
Connessione
con connessione a vite
Altre caratteristiche
isolato, unipolare, alta corrente
Sezione cavo

Max.: 95 mm²
(0,15 in²)

Min.: 16 mm²
(0,02 in²)

Corrente

Max.: 245 A

Min.: 220 A

Tensione nominale

Max.: 1.500 V

Min.: 1.000 V

Descrizione

Sommario
Morsettiera 1 polo 4 conduttori per conduttori in rame o alluminio, sezione da 16 a 95 mm². Correnti nominali: 245 A (Cu) / 220 A (Al). Progettata per la distribuzione di potenza, conforme a EN60947-7-1.

Caratteristiche
  • Elettriche:
    • Corrente massima: 245 A (Cu) / 220 A (Al)
    • Connessione: Rame (Cu) o Alluminio (Al)
    • Gamma di sezione: 16 a 95 mm²
    • Coppia di serraggio per conduttore: 20 Nm (per 16 a 95 mm²)
    • Tensione nominale: 1000 V CA / 1500 V CC
    • Grasso conduttivo: incluso per ottimizzare il contatto
    • Norma: conforme a EN60947-7-1
  • Fisiche:
    • Cassa: PA66 V0 autoestingente, coperchio rimovibile; disponibile in 3 colori per identificazione funzionale
      • Grigio chiaro: fase / uso generale
      • Grigio chiaro e blu: neutro (N)
      • Verde e giallo: terra (PE)
    • Corpo conduttore: alluminio stagnato
    • Montaggio: guida DIN o montaggio a superficie
    • Numero di poli: 1
    • Numero di conduttori: 4 per blocco
    • Protezione: IP20
  • Imballaggio:
    • Venduto singolarmente
    • Scatola: 4 pezzi
    • Cartone: 96 pezzi


Funzionalità
  • Funzione: collegamento di conduttori di grande sezione (fino a 95 mm²) per distribuzione multi-uscita da un punto di connessione, garantendo continuità elettrica e resistenza meccanica sotto correnti elevate.
  • Applicazioni: quadri di distribuzione di potenza in ambienti industriali e terziari, diramazione di più uscite da una linea principale.
  • Consigli d'uso:
    • Scelta del cavo: sezioni 16 a 95 mm², Cu o Al.
    • Capicorda: raccomandati per conduttori flessibili per assicurare un contatto omogeneo.
    • Serraggio: applicare la coppia appropriata alla sezione del conduttore (20 Nm indicati per la gamma 16-95 mm²).
    • Montaggio: fissare su guida DIN o a superficie secondo l'architettura del quadro.
    • Identificazione dei circuiti: utilizzare i colori della cassa per identificare fase, neutro e terra.
    • Manutenzione: verificare regolarmente la tenuta e la pulizia dei contatti.


Varianti e codici d'ordine
DTB-2E95 | Corrente primaria | Sezione del cavo | Colore | Disponibilità
DTB-2E95 | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Grigio chiaro | instock
DTB-2E95B | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Grigio chiaro / blu | instock
DTB-2E95D | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Verde e giallo | instock

Caratteristiche / specifiche tecniche
  • Corrente nominale: 245 A (Cu) / 220 A (Al)
  • Sezione conduttori accettata: 16 – 95 mm²
  • Tensione nominale: 1000 V AC / 1500 V DC
  • Coppia di serraggio: 20 Nm
  • Materiale cassa: PA66 V0 (autoestingente)
  • Corpo conduttore: alluminio stagnato
  • Montaggio: guida DIN o fissaggio a superficie
  • Indice di protezione: IP20
  • Conformità: EN60947-7-1
