Morsetto componibile da montare su pannello DTB-1E35 series

su guida DINcon connessione a vitealta corrente

Presentazione
Blocco di giunzione 1 polo DTB-1E35, 2 conduttori, progettato per il collegamento sicuro di due conduttori in rame o alluminio da 2,5 a 35 mm². Corrente ammessa: 135 A (Cu) / 120 A (Al). Corpo conduttore in alluminio stagnato e grasso conduttivo fornito per ottimizzare il contatto.

Funzione
Il blocco di giunzione di potenza consente il collegamento affidabile di due conduttori (Cu/Al) per circuiti di potenza ad alta intensità. Garantisce continuità elettrica e resistenza meccanica idonee per quadri elettrici industriali e civili.

Applicazioni
Ideale per quadri elettrici industriali e civili, collegamenti tra cavi di alimentazione, morsettiere di distribuzione o apparecchiature elettriche che richiedono un'installazione compatta e sicura.

Caratteristiche elettriche

• Corrente massima: 135 A (Cu) / 120 A (Al)
• Connessione: Rame (Cu) o Alluminio (Al)
• Gamma sezioni: 2,5–35 mm²
• Bloccaggio: vite esagonale incassata
• Coppia di serraggio: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
• Tensione nominale: 1000 V AC / 1500 V DC
• Grasso conduttivo: fornito per ottimizzare il contatto
• Norma: Conforme a EN60947-7-1

Caratteristiche fisiche

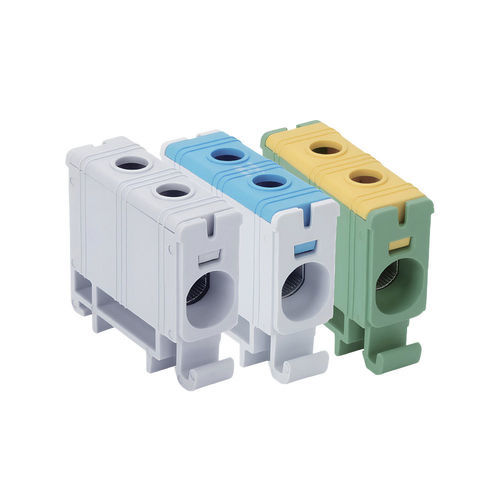

• Involucro: PA66 V0 autoestingue, coperchio rimovibile, disponibile in 3 colori per identificazione funzionale (grigio chiaro; grigio chiaro/blu; verde/giallo)
• Corpo conduttore: alluminio stagnato
• Montaggio: guida DIN o montaggio su superficie
• Numero poli: 1
• Numero conduttori: 2 per blocco
• Indice di protezione: IP20

Confezionamento

• Venduto singolarmente
• Scatola: 20 pezzi
• Cartone: 660 pezzi

Consigli d'uso

• Scelta del cavo: utilizzare sezioni 2,5 a 35 mm², rame o alluminio
• Capicorda: obbligatori per conduttori flessibili per garantire un collegamento affidabile
• Serraggio: rispettare le coppie raccomandate in base alla sezione (3 a 6 Nm)
• Montaggio: fissare su guida DIN o su superficie a seconda delle esigenze
• Identificazione dei circuiti: usare i colori dell'involucro per identificare fase, neutro e terra
• Manutenzione: verificare regolarmente serraggio e pulizia dei contatti

Varianti e codici d'ordine
Intestazione: Codice ordine | Corrente primaria | Gamma conduttori | Colore | Disponibilità
DTB-1E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grigio chiaro | in stock
DTB-1E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Grigio chiaro / blu | in stock
DTB-1E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Verde e giallo | in stock

Documenti
Scheda prodotto e documentazione tecnica disponibili (presentazione gamma blocchi di giunzione).

Specifiche tecniche

• Riferimento modello: DTB-1E35
• Corrente massima: 135 A (Cu) / 120 A (Al)
• Gamma conduttori accettata: 2,5–35 mm²
• Tipo di connessione: Rame o Alluminio
• Bloccaggio: vite esagonale (coppie: 3 Nm per 2,5–16 mm²; 6 Nm per 25–35 mm²)
• Tensione nominale: 1000 V AC / 1500 V DC
• Corpo conduttore: alluminio stagnato
• Involucro: PA66 V0, coperchio rimovibile, colori per identificazione (grigio chiaro, grigio chiaro/blu, verde/giallo)
• Montaggio: guida DIN o su superficie
• Numero poli: 1
• Numero conduttori: 2 per blocco
• Indice di protezione: IP20
• Norma: EN60947-7-1
• Grasso conduttivo: fornito
• Confezionamento: scatola 20 pz, cartone 660 pz
