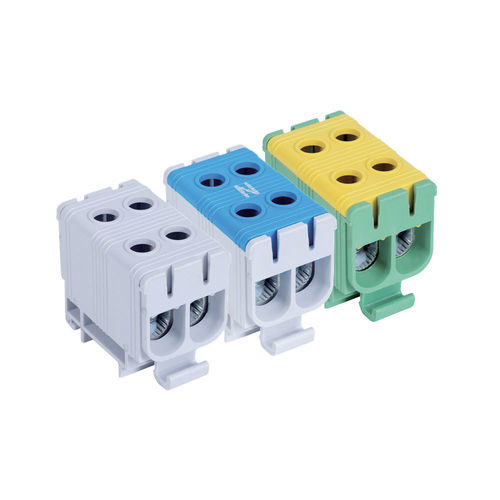

Morsetto componibile su guida DIN DTB-2E50x series

da montare su pannellocon connessione a vitedi potenza

Descrizione
Blocco di giunzione 1 polo DTB-2E50 progettato per il collegamento di conduttori in rame e alluminio fino a 50 mm². Capacità di corrente aumentata per garantire la distribuzione di potenza di media entità in quadri di distribuzione e impianti industriali.

Caratteristiche

• Elettriche:
  • Corrente massima: 160 A (Rame) / 145 A (Alluminio)
  • Connessione: rame (Cu) o alluminio (Al)
  • Campo sezioni: Rame 2,5–50 mm²; Alluminio 6–50 mm²
  • Coppia di serraggio per sezione: 2,5–4 mm² → 4 Nm; 6–50 mm² → 12 Nm
  • Tensione nominale: 1000 V CA / 1500 V CC
  • Grasso conduttivo: incluso per ottimizzare il contatto
  • Norma: conforme a EN60947-7-1
• Meccaniche:
  • Involucro: PA66 autoestinguente V0, coperchio rimovibile
  • Codifica colore funzionale: grigio chiaro (fase/uso generale), grigio chiaro e blu (neutro N), verde e giallo (terra PE)
  • Nucleo conduttore: alluminio stagnato
  • Montaggio: guida DIN o a vista
  • Numero poli: 1
  • Numero cavi: 4 per blocco
  • Grado di protezione: IP20
• Imballo:
  • Venduto singolarmente
  • Scatola: 14 pezzi
  • Cartone: 308 pezzi

Funzionalità e applicazioni

• Funzione: consente di collegare più circuiti in un unico punto garantendo un'ottima tenuta meccanica e una conduttività ottimale tra rame e alluminio.
• Applicazioni: quadri di distribuzione intermedi, impianti industriali e terziari che richiedono una distribuzione affidabile di circuiti di potenza media.
• Consigli d'uso: rispettare i campi di sezione per rame e alluminio, usare ferrule per conduttori flessibili, applicare la coppia di serraggio indicata, fissare su guida DIN o a vista e utilizzare la codifica colore per l'identificazione dei circuiti. Verificare regolarmente lo stato di serraggio e la pulizia dei contatti.

Varianti e codici ordine
Codice ordine | Corrente primaria | Sezione cavo | Colore | Disponibilità
DTB-2E50 | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Grigio chiaro | instock
DTB-2E50B | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Grigio chiaro / blu | instock
DTB-2E50D | Cu: 160 A / Al: 145 A | Cu: 2,5–50 mm² / Al: 6–50 mm² | Verde / giallo | instock

Documenti disponibili
Scheda di gamma blocchi di giunzione (documento tecnico, PDF) disponibile nell'area download del prodotto.

Caratteristiche / specifiche tecniche

• Corrente: 160 A (Cu) / 145 A (Al)
• Connessioni compatibili: Rame 2,5–50 mm²; Alluminio 6–50 mm²
• Coppia di serraggio: 2,5–4 mm² = 4 Nm; 6–50 mm² = 12 Nm
• Tensione nominale: 1000 V CA / 1500 V CC
• Materiali: involucro PA66 V0; nucleo conduttore alluminio stagnato
• Montaggio: guida DIN o a vista
• Numero poli: 1; Numero cavi: 4
• Grado di protezione: IP20
• Norma: EN60947-7-1
