Sistema PFC HP30

Breve descrizione
SOLUZIONI PER RIFASAMENTO CON CONDENSATORI IN POLIPROPILENE METALLIZZATO AD ALTO GRADIENTE PER RETI 400-415V.

Descrizione prodotto

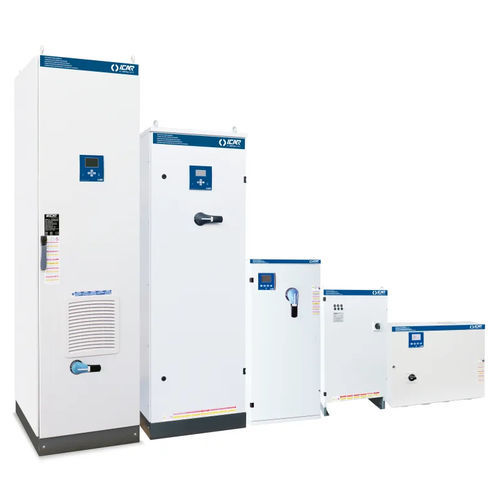

La gamma HP30 comprende sistemi di rifasamento fissi e automatici e soluzioni in rack (MINIrack, MULTIrack, EUROrack). Le configurazioni coprono un ampio intervallo di potenze reattive e diversi gradi di protezione IP per applicazioni industriali interne ed esterne.

Specifiche tecniche (sintesi)
Tensione nominale Ue: 400-415V
Tensione nominale condensatore Un: 550 V
Tensione massima di esercizio Umax: 600 V
Frequenza: 50 Hz
THDIR%: ≤27%

Rifasamento fisso — SUPERriphaso (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP | Scheda disponibile
IA3DRK182550001 | SUPERriphaso | 5 | 4.4 | IP40 | Disponibile (PDF)
IA3DRK216550001 | SUPERriphaso | 10 | 8.8 | IP40 | Disponibile (PDF)

Sistemi automatici — MINImatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg) | Scheda disponibile
IF0TRF280050652 | MINImatic | 49 | 45 | 125 | 9 | IP3X | 41 | Disponibile (PDF)
IF0TRF311250652 | MINImatic | 68 | 63 | 125 | 9 | IP3X | 47 | Disponibile (PDF)
IF0TRF313650652 | MINImatic | 82 | 76 | 250 | 9 | IP3X | 51 | Disponibile (PDF)
IF0TRF316050652 | MINImatic | 97 | 90 | 250 | 9 | IP3X | 54 | Disponibile (PDF)
IF0TRF319250652 | MINImatic | 117 | 108 | 250 | 9 | IP3X | 60 | Disponibile (PDF)
IF0TRF321650652 | MINImatic | 126 | 117 | 315 | 9 | IP3X | 65 | Disponibile (PDF)
IF0TRF324050652 | MINImatic | 146 | 135 | 315 | 9 | IP3X | 69 | Disponibile (PDF)
IF0TRF327250652 | MINImatic | 165 | 153 | 400 | 9 | IP3X | 78 | Disponibile (PDF)
IF0TRF332050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 88 | Disponibile (PDF)

MINImatic IP55 (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg) | Scheda disponibile
IJ0TRF280050654 | MINImatic IP55 | 49 | 45 | 125 | 9 | IP55 | 41 | Disponibile (PDF)
IJ0TRF311250654 | MINImatic IP55 | 68 | 63 | 125 | 9 | IP55 | 47 | Disponibile (PDF)
IJ0TRF313650654 | MINImatic IP55 | 82 | 76 | 250 | 9 | IP55 | 51 | Disponibile (PDF)
IJ0TRF316050654 | MINImatic IP55 | 97 | 90 | 250 | 9 | IP55 | 54 | Disponibile (PDF)
IJ0TRF319250654 | MINImatic IP55 | 117 | 108 | 250 | 9 | IP55 | 60 | Disponibile (PDF)
IJ0TRF321650654 | MINImatic IP55 | 126 | 117 | 315 | 9 | IP55 | 65 | Disponibile (PDF)
IJ0TRF324050654 | MINImatic IP55 | 146 | 135 | 315 | 9 | IP55 | 69 | Disponibile (PDF)
IJ0TRF327250654 | MINImatic IP55 | 165 | 153 | 400 | 9 | IP55 | 78 | Disponibile (PDF)
IJ0TRF332050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 88 | Disponibile (PDF)

MULTImatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg) | Scheda disponibile
IN2DRF332050700 | MULTImatic | 194 | 180 | 400 | 25 | IP4X | 252 | Disponibile (PDF)
IN2DRF340050700 | MULTImatic | 243 | 225 | 630 | 25 | IP4X | 274 | Disponibile (PDF)
IN2DRF348050700 | MULTImatic | 292 | 270 | 630 | 25 | IP4X | 300 | Disponibile (PDF)
IN2DRF356050700 | MULTImatic | 340 | 315 | 800 | 50 | IP4X | 320 | Disponibile (PDF)
IN2DRF364050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 340 | Disponibile (PDF)
IN2DRF372050700 | MULTImatic | 437 | 405 | 1250 | 50 | IP4X | 526 | Disponibile (PDF)
IN2DRF380050700 | MULTImatic | 486 | 450 | 1250 | 50 | IP4X | 552 | Disponibile (PDF)
IN2DRF388050700 | MULTImatic | 535 | 495 | 1250 | 50 | IP4X | 574 | Disponibile (PDF)
IN2DRF396050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 600 | Disponibile (PDF)
IN2DRF410450700 | MULTImatic | 632 | 585 | 2x800 | 50 | IP4X | 620 | Disponibile (PDF)
IN2DRF411250700 | MULTImatic | 680 | 630 | 2x800 | 50 | IP4X | 640 | Disponibile (PDF)
IN2DRF412050700 | MULTImatic | 729 | 675 | 2x800 | 50 | IP4X | 660 | Disponibile (PDF)
IN2DRF412850700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 680 | Disponibile (PDF)
IN2DRF413650700 | MULTImatic | 826 | 765 | 2x1250 | 50 | IP4X | 705 | Disponibile (PDF)
IN2DRF414450700 | MULTImatic | 875 | 810 | 2x1250 | 50 | IP4X | 730 | Disponibile (PDF)
IN2DRF415250700 | MULTImatic | 923 | 855 | 2x1250 | 50 | IP4X | 755 | Disponibile (PDF)
IN2DRF416050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 780 | Disponibile (PDF)
IN2DRF416850700 | MULTImatic | 1021 | 945 | 2x1250 | 50 | IP4X | 805 | Disponibile (PDF)
IN2DRF417650700 | MULTImatic | 1069 | 990 | 2x1250 | 50 | IP4X | 830 | Disponibile (PDF)
IN2DRF418450700 | MULTImatic | 1118 | 1035 | 2x1250 | 50 | IP4X | 855 | Disponibile (PDF)
IN2DRF419250700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 880 | Disponibile (PDF)

MULTImatic IP55 (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg) | Scheda disponibile
IP2DRF332050700 | MULTImatic IP55 | 194 | 180 | 400 | 25 | IP55 | 252 | Disponibile (PDF)
IP2DRF340050700 | MULTImatic IP55 | 243 | 225 | 630 | 25 | IP55 | 274 | Disponibile (PDF)
IP2DRF348050700 | MULTImatic IP55 | 292 | 270 | 630 | 25 | IP55 | 300 | Disponibile (PDF)
IP2DRF356050700 | MULTImatic IP55 | 340 | 315 | 800 | 50 | IP55 | 320 | Disponibile (PDF)
IP2DRF364050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 340 | Disponibile (PDF)
IP2DRF372050700 | MULTImatic IP55 | 437 | 405 | 1250 | 50 | IP55 | 526 | Disponibile (PDF)
IP2DRF380050700 | MULTImatic IP55 | 486 | 450 | 1250 | 50 | IP55 | 552 | Disponibile (PDF)
IP2DRF388050700 | MULTImatic IP55 | 535 | 495 | 1250 | 50 | IP55 | 574 | Disponibile (PDF)
IP2DRF396050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 600 | Disponibile (PDF)
IP2DRF410450700 | MULTImatic IP55 | 632 | 585 | 2x800 | 50 | IP55 | 620 | Disponibile (PDF)
IP2DRF411250700 | MULTImatic IP55 | 680 | 630 | 2x800 | 50 | IP55 | 640 | Disponibile (PDF)
IP2DRF412050700 | MULTImatic IP55 | 729 | 675 | 2x800 | 50 | IP55 | 660 | Disponibile (PDF)
IP2DRF412850700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 680 | Disponibile (PDF)
IP2DRF413650700 | MULTImatic IP55 | 826 | 765 | 2x1250 | 50 | IP55 | 705 | Disponibile (PDF)
IP2DRF414450700 | MULTImatic IP55 | 875 | 810 | 2x1250 | 50 | IP55 | 730 | Disponibile (PDF)
IP2DRF415250700 | MULTImatic IP55 | 923 | 855 | 2x1250 | 50 | IP55 | 755 | Disponibile (PDF)
IP2DRF416050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 780 | Disponibile (PDF)
IP2DRF416850700 | MULTImatic IP55 | 1021 | 945 | 2x1250 | 50 | IP55 | 805 | Disponibile (PDF)
IP2DRF417650700 | MULTImatic IP55 | 1069 | 990 | 2x1250 | 50 | IP55 | 830 | Disponibile (PDF)
IP2DRF418450700 | MULTImatic IP55 | 1118 | 1035 | 2x1250 | 50 | IP55 | 855 | Disponibile (PDF)
IP2DRF419250700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 880 | Disponibile (PDF)

Cassetti / Racks (estratti)
MINIrack
IW0SRK216050000 | MINIrack | 9.5 (Ue=415V) | 9 (Ue=400V) | Grado IP: IP00 | Disponibile (PDF)
IW0SRK232050000 | MINIrack | 19 | 18 | IP00 | Disponibile (PDF)
IW0SRK2560050000 | MINIrack | 34 | 32 | IP00 | Disponibile (PDF)
IW0SRK280050268 | MINIrack | 47 | 45 | IP00 | Disponibile (PDF)

Note
Tutte le versioni sono disponibili in differenti taglie e configurazioni con relative schede tecniche; i codici riportati indicano esempi rappresentativi della gamma HP30.

Caratteristiche / specifiche tecniche

• Tensione nominale Ue: 400-415V
• Tensione nominale condensatori Un: 550 V
• Tensione massima di utilizzo Umax: 600 V
• Frequenza: 50 Hz
• THDIR%: ≤27%
• Tipo di condensatori: condensatori in polipropilene metallizzato ad alto gradiente
