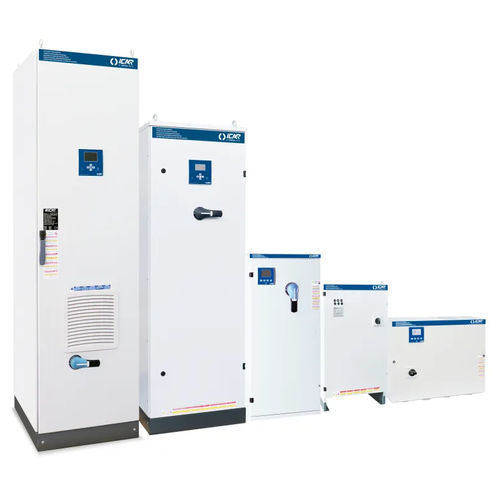

Sistema PFC FH40-60Hz-480V

Panoramica del prodotto
Soluzione di correzione del fattore di potenza disaccordata che utilizza condensatori in polipropilene metallizzato ad alto gradiente, progettata per funzionare a Ue = 480 V e 60 Hz.

Famiglia di prodotti

• MULTImatic: sistemi automatici di correzione del fattore di potenza disaccordati progettati per funzionare a Ue = 480V; disponibili in diverse potenze reattive e configurazioni.

Varianti disponibili (tabella)

• Numero di parte | Potenza reattiva Ue=480V (kvar) | Interruttore di sezionamento | Icc (kA) | Grado IP | Peso (kg)
• IN7TGG310060701 | 100 | 250 | 15 | IP4X | 212
• IN7TGG314060701 | 140 | 250 | 15 | IP4X | 235
• IN7TGG318060701 | 180 | 400 | 15 | IP4X | 277
• IN7TGG322060701 | 220 | 400 | 15 | IP4X | 295
• IN7TGG326060701 | 260 | 630 | 28 | IP4X | 343
• IN7TGG330060701 | 300 | 630 | 28 | IP4X | 373
• IN7TGG334060701 | 340 | 630 | 28 | IP4X | 409
• IN7TGG338060701 | 380 | 800 | 28 | IP4X | 437
• IN7TGG342060701 | 420 | 800 | 28 | IP4X | 491
• IN7TGG346060701 | 460 | 800 | 28 | IP4X | 512
• IN7TGG350060701 | 500 | 2x630 | 28 | IP4X | 644
• IN7TGG356060701 | 560 | 2x630 | 28 | IP4X | 678
• IN7TGG364060701 | 640 | 2x630 | 28 | IP4X | 741
• IN7TGG372060701 | 720 | 2x800 | 28 | IP4X | 821
• IN7TGG380060701 | 800 | 2x800 | 28 | IP4X | 884
• IN7TGG388060701 | 880 | 2x1250 | 50 | IP4X | 962
• IN7TGG396060701 | 960 | 2x1250 | 50 | IP4X | 1008

Note sulle varianti

• Ogni variante è denominata MULTImatic e si differenzia per la potenza reattiva e per i componenti di commutazione/protezione (calibro dell'interruttore di sezionamento, Icc, peso).
• Sono disponibili schede tecniche dettagliate (PDF) per ogni codice articolo.

Specifiche tecniche

• Tensione nominale Ue: 480 V
• Tensione nominale del condensatore Un: 630 V
• Tensione massima di esercizio Umax: 693 V
• Frequenza: 60 Hz
• THDIR%: 100%
• I250Hz%: ≤25%
• THDVR%: ≤6%
• Frequenza di detuning fD: 216 Hz
