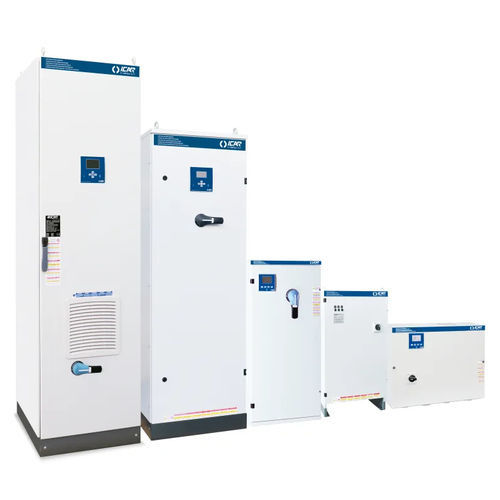

Sistema PFC con bobina FH30

Panoramica
FH30 è una soluzione modulare di rifasamento detuned basata su condensatori in polipropilene metallizzato ad alto gradiente. La gamma include versioni con reattanze di sbarramento per limitare le risonanze e garantire la compatibilità con le reti industriali in bassa tensione.

Specifiche tecniche
Tensione nominale Ue: 400–415 V
Tensione nominale del condensatore Un: 550 V
Tensione massima di funzionamento Umax: 600 V
Frequenza: 50 Hz
THDIR: 100%
I250Hz: >25%
THDVR: ≤6%
Frequenza di detuning fD: 135 Hz

Configurazioni disponibili
MINImatic, MULTImatic, MULTImatic IP55, MINIrack, MULTIrack, EUROrack.
Intervallo di potenze reattive: 5,5 kVAr – 1027 kVAr in funzione del modello e della configurazione.

Applicazioni tipiche
Reti industriali in bassa tensione che richiedono rifasamento con mitigazione degli armonici: stabilimenti produttivi, impianti HVAC, centri di controllo motori e quadri di distribuzione.

Ordine e documentazione
Ogni configurazione è identificata da codici prodotto e sezionatori/disconnettori selezionabili. Tabelle dei modelli e schede tecniche (listini) sono disponibili in formato PDF sulla scheda prodotto o su richiesta.

Caratteristiche / dati tecnici

• Famiglia di prodotto: FH30
• Applicazione: Rifasamento con condensatori in polipropilene metallizzato
• Tensione nominale Ue: 400–415 V
• Tensione nominale condensatore Un: 550 V
• Tensione massima di funzionamento Umax: 600 V
• Frequenza operativa: 50 Hz
• THDIR: 100%
• I250Hz: >25%
• THDVR: ≤6%
• Frequenza di detuning fD: 135 Hz
