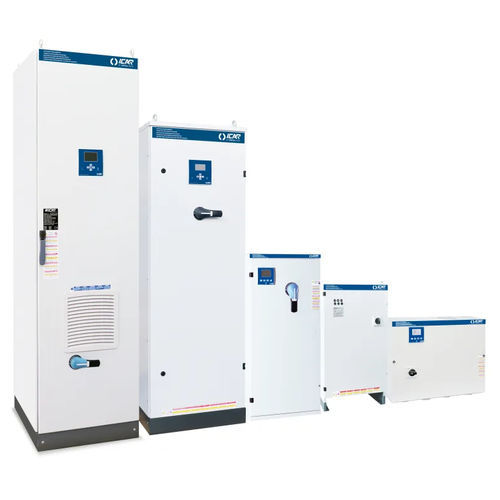

Sistema PFC HP30-60Hz-480V

Panoramica del prodotto
Sistema di correzione del fattore di potenza (PFC) con condensatori in polipropilene metallizzato ad alto gradiente. Progettato per reti 480V, 60Hz; disponibile come unità automatiche MULTImatic e rack di condensatori EUROrack.

Specifiche tecniche (sommario)
Tensione nominale Ue: 480V
Tensione nominale del condensatore Un: 480V
Tensione massima di esercizio Umax: 528V
Frequenza: 60 Hz
THDIR%: ≤12%

Sistema PFC automatico — MULTImatic (selezione)

• IN2DGG275060700 | MULTImatic | 75 kVAr | Interruttore di carico 250 A | Icc 15 kA | IP4X | 145 kg
• IN2DGG315060700 | MULTImatic | 150 kVAr | Interruttore di carico 400 A | Icc 15 kA | IP4X | 160 kg
• IN2DGG322560700 | MULTImatic | 225 kVAr | Interruttore di carico 400 A | Icc 15 kA | IP4X | 175 kg
• IN2DGG330060700 | MULTImatic | 300 kVAr | Interruttore di carico 630 A | Icc 28 kA | IP4X | 190 kg
• IN2DGG337560700 | MULTImatic | 375 kVAr | Interruttore di carico 800 A | Icc 28 kA | IP4X | 210 kg
• IN2DGG345060700 | MULTImatic | 450 kVAr | Interruttore di carico 800 A | Icc 28 kA | IP4X | 230 kg
• IN2DGG352560700 | MULTImatic | 525 kVAr | Interruttore di carico 1250 A | Icc 28 kA | IP4X | 270 kg
• IN2DGG360060700 | MULTImatic | 600 kVAr | Interruttore di carico 2x630 A | Icc 28 kA | IP4X | 420 kg
• IN2DGG367560700 | MULTImatic | 675 kVAr | Interruttore di carico 2x630 A | Icc 28 kA | IP4X | 500 kg
• IN2DGG375060700 | MULTImatic | 750 kVAr | Interruttore di carico 2x800 A | Icc 28 kA | IP4X | 520 kg
• IN2DGG382560700 | MULTImatic | 825 kVAr | Interruttore di carico 2x800 A | Icc 28 kA | IP4X | 560 kg
• IN2DGG390060700 | MULTImatic | 900 kVAr | Interruttore di carico 2x800 A | Icc 28 kA | IP4X | 580 kg
• IN2DGG397560700 | MULTImatic | 975 kVAr | Interruttore di carico 2x1250 A | Icc 50 kA | IP4X | 620 kg

Rack — EUROrack (selezione)

• IY0SGG225060359 | EUROrack | 25 kVAr | IP00
• IY0SGG250060359 | EUROrack | 50 kVAr | IP00
• IY0SGG275060359 | EUROrack | 75 kVAr | IP00
• IY0SGG310060359 | EUROrack | 100 kVAr | IP00

Caratteristiche / specifiche tecniche

• Marca: Ortea Next
• Serie: HP30
• Tipologia prodotto: Sistema di correzione del fattore di potenza con condensatori in polipropilene metallizzato ad alto gradiente
• Tensione nominale Ue: 480V
• Tensione nominale del condensatore Un: 480V
• Tensione massima di esercizio Umax: 528V
• Frequenza: 60 Hz
• THDIR%: ≤12%
• Varianti MULTImatic automatiche disponibili (esempi in kVAr): 75, 150, 225, 300, 375, 450, 525, 600, 675, 750, 825, 900, 975
• Grado di protezione MULTImatic: IP4X (unità elencate)
• Grado di protezione EUROrack: IP00 (unità elencate)
