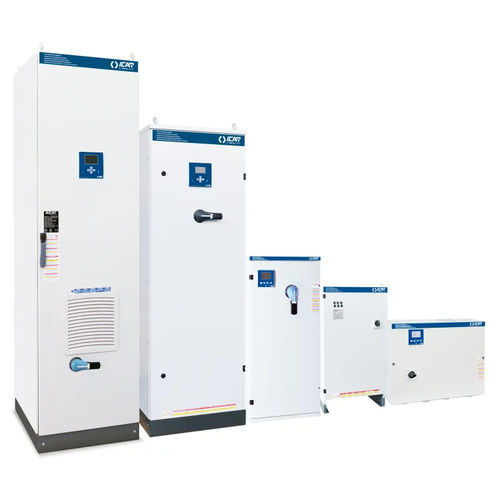

Sistema PFC con bobina FV35

Descrizione
Sistema automatico di rifasamento desintonizzato che utilizza condensatori in polipropilene metallizzato HIGH GRADIENT PLUS. Progettato per reti industriali a 400 V per migliorare il fattore di potenza, limitare le risonanze armoniche e garantire una compensazione reattiva stabile in presenza di armoniche.

Specifiche tecniche

• Tensione nominale del sistema (Ue): 400 V
• Tensione nominale del condensatore (Un): 550 V
• Tensione massima di esercizio (Umax): 600 V
• Frequenza: 50 Hz
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• Frequenza di desintonizzazione (fD): 135 Hz

Sistemi automatici desintonizzati — MULTImatic (esempi)
Codice | Nome | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso | Scheda tecnica
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Scheda disponibile (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Scheda disponibile (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Scheda disponibile (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Scheda disponibile (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Scheda disponibile (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Scheda disponibile (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Scheda disponibile (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Scheda disponibile (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Scheda disponibile (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Scheda disponibile (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Scheda disponibile (PDF)

Cassetti desintonizzati — MULTIrack (esempi)
Codice | Nome | Potenza reattiva Ue=400V | Grado IP | Peso | Scheda tecnica
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Scheda disponibile (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Scheda disponibile (PDF)

Note
Sono disponibili schede tecniche e fogli di configurazione (PDF) per ogni codice prodotto. Per la selezione, l'installazione e le analisi armoniche, contattare l'assistenza tecnica.
