Sistema PFC HP10

Descrizione

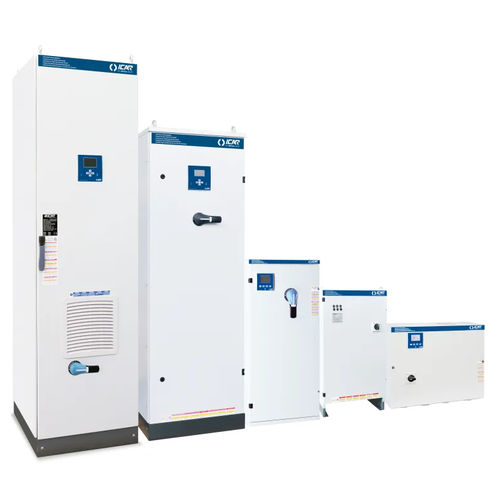

HP10 è una gamma modulare in bassa tensione di soluzioni per il rifasamento (PFC) basata su condensatori in polipropilene metallizzato ad alto gradiente. La serie comprende sistemi di rifasamento fissi e automatici e cassette/rack abbinati, offrendo diverse potenze reattive e classi di protezione per applicazioni industriali.

Dati tecnici generali
Tensione nominale Ue: 400-415V
Tensione nominale condensatori Un: 415 V
Tensione massima di utilizzo Umax: 455 V
Frequenza: 50 Hz
THDIR%: ≤12%

Rifasamento fisso - MICROfix (selezione)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore (A) | Icc | Grado IP | Peso (kg)
IB3DKK211050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3DKK216550987 | MICROfix | 16.5 | 15 | 40 | 50 | IP3X | 12
IB3DKK222050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3DKK233050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3DKK243050987 | MICROfix | 43 | 40 | 125 | 50 | IP3X | 18
IB3DKK254050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20

Sistemi di rifasamento automatico - MICROmatic
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore (A) | Icc | Grado IP | Peso (kg)
IC0AKF214050652 | MICROmatic | 14 | 12.6 | 63 | 50 | IP3X | 12
IC0AKF220050652 | MICROmatic | 20 | 18 | 63 | 50 | IP3X | 13
IC0AKF228050652 | MICROmatic | 28 | 25.2 | 80 | 50 | IP3X | 14
IC0AKF236050652 | MICROmatic | 36 | 32.4 | 100 | 50 | IP3X | 18
IC0AKF244050652 | MICROmatic | 44 | 39.6 | 100 | 50 | IP3X | 22
IC0AKF252050652 | MICROmatic | 52 | 46.8 | 125 | 50 | IP3X | 24
IC0AKF260050652 | MICROmatic | 60 | 54 | 125 | 50 | IP3X | 26
IC0AKF272050652 | MICROmatic | 72 | 64.8 | 160 | 50 | IP3X | 28

MINImatic
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore (A) | Icc | Grado IP | Peso (kg)
IF0AKF280050652 | MINImatic | 80 | 75 | 250 | 9 | IP3X | 41
IF0AKF311250652 | MINImatic | 112 | 105 | 250 | 9 | IP3X | 47
IF0AKF313650652 | MINImatic | 136 | 125 | 315 | 9 | IP3X | 51
IF0AKF316050652 | MINImatic | 160 | 150 | 315 | 9 | IP3X | 54
IF0AKF319250652 | MINImatic | 192 | 180 | 400 | 9 | IP3X | 60
IF0AKF321650652 | MINImatic | 216 | 200 | 500 | 9 | IP3X | 65
IF0AKF324050652 | MINImatic | 240 | 225 | 500 | 9 | IP3X | 69

MINImatic IP55
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore (A) | Icc | Grado IP | Peso (kg)
IJ0AKF280050654 | MINImatic IP55 | 80 | 75 | 250 | 9 | IP55 | 41
IJ0AKF311250654 | MINImatic IP55 | 112 | 105 | 250 | 9 | IP55 | 47
IJ0AKF313650654 | MINImatic IP55 | 136 | 125 | 315 | 9 | IP55 | 51
IJ0AKF316050654 | MINImatic IP55 | 160 | 150 | 315 | 9 | IP55 | 54
IJ0AKF319250654 | MINImatic IP55 | 192 | 180 | 400 | 9 | IP55 | 60
IJ0AKF321650654 | MINImatic IP55 | 216 | 200 | 500 | 9 | IP55 | 65
IJ0AKF324050654 | MINImatic IP55 | 240 | 225 | 500 | 9 | IP55 | 69

MIDImatic
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore (A) | Icc | Grado IP | Peso (kg)
IL0FKF327550884 | MIDImatic | 275 | 255 | 630 | 25 | IP3X | 170
IL0FKF332050884 | MIDImatic | 320 | 300 | 800 | 30 | IP3X | 185
IL0FKF340050884 | MIDImatic | 400 | 375 | 800 | 30 | IP3X | 200
IL0FKF348050884 | MIDImatic | 480 | 450 | 1000 | 30 | IP3X | 220

MULTImatic
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg)
IN0AKF332050700 | MULTImatic | 320 | 300 | 800 | 50 | IP4X | 190
IN0AKF340050700 | MULTImatic | 400 | 375 | 1250 | 50 | IP4X | 210
IN0AKF348050700 | MULTImatic | 480 | 450 | 1250 | 50 | IP4X | 230
IN0AKF356050700 | MULTImatic | 560 | 525 | 1250 | 50 | IP4X | 270
IN0AKF364050700 | MULTImatic | 640 | 600 | 2x800 | 50 | IP4X | 420
IN0AKF372050700 | MULTImatic | 720 | 675 | 2x1250 | 50 | IP4X | 500
IN0AKF380050700 | MULTImatic | 800 | 750 | 2x1250 | 50 | IP4X | 520
IN0AKF388050700 | MULTImatic | 880 | 825 | 2x1250 | 50 | IP4X | 560
IN0AKF396050700 | MULTImatic | 960 | 900 | 2x1250 | 50 | IP4X | 580
IN0AKF410450700 | MULTImatic | 1040 | 975 | 2x1250 | 50 | IP4X | 620
IN0AKF411250700 | MULTImatic | 1120 | 1050 | 2x1250 | 50 | IP4X | 660

MULTImatic IP55
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso (kg)
IP0AKF332050700 | MULTImatic IP55 | 320 | 300 | 800 | 50 | IP55 | 190
IP0AKF340050700 | MULTImatic IP55 | 400 | 375 | 1250 | 50 | IP55 | 210
IP0AKF348050700 | MULTImatic IP55 | 480 | 450 | 1250 | 50 | IP55 | 230
IP0AKF356050700 | MULTImatic IP55 | 560 | 525 | 1250 | 50 | IP55 | 270
IP0AKF364050700 | MULTImatic IP55 | 640 | 600 | 2x800 | 50 | IP55 | 420
IP0AKF372050700 | MULTImatic IP55 | 720 | 675 | 2x1250 | 50 | IP55 | 500
IP0AKF380050700 | MULTImatic IP55 | 800 | 750 | 2x1250 | 50 | IP55 | 520
IP0AKF388050700 | MULTImatic IP55 | 880 | 825 | 2x1250 | 50 | IP55 | 560
IP0AKF396050700 | MULTImatic IP55 | 960 | 900 | 2x1250 | 50 | IP55 | 580
IP0AKF310450700 | MULTImatic IP55 | 1040 | 975 | 2x1250 | 50 | IP55 | 620
IP0AKF311250700 | MULTImatic IP55 | 1120 | 1050 | 2x1250 | 50 | IP55 | 660

Cassetti - MINIrack
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP | Peso (kg)
IW0AKK216050000 | MINIrack | 16 | 15 | IP00 | 4
IW0AKK232050000 | MINIrack | 32 | 30 | IP00 | 6
IW0AKK256050000 | MINIrack | 56 | 52.5 | IP00 | 11
IW0AKK280050268 | MINIrack | 80 | 75 | IP00 | 13
IW0AKK280050000 | MINIrack | 80 | 75 | IP00 | 14

Cassetti - MULTIrack
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP | Peso (kg)
IX0AKK280050000 | MULTIrack | 80 | 75 | IP00 | 19
IX0AKK316050000 | MULTIrack | 160 | 150 | IP00 | 27

Cassetti - EUROrack
Codice | Nome | Potenza reattiva Ue=415V | Grado IP
IY0AKK225050359 | EUROrack | 25 | IP00
IY0AKK250050359 | EUROrack | 50 | IP00
IY0AKK275050359 | EUROrack | 75 | IP00
IY0AKK310050359 | EUROrack | 100 | IP00
IY0AKK312550359 | EUROrack | 125 | IP00
IY0AKK315050359 | EUROrack | 150 | IP00

Caratteristiche / specifiche tecniche

• Tensione nominale Ue: 400-415 V
• Tensione nominale condensatori Un: 415 V
• Tensione massima di utilizzo Umax: 455 V
• Frequenza di rete: 50 Hz
• THDIR% massimo: ≤12%
• Tecnologia dei condensatori: polipropilene metallizzato
• Famiglie prodotto: MICROfix, MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55
