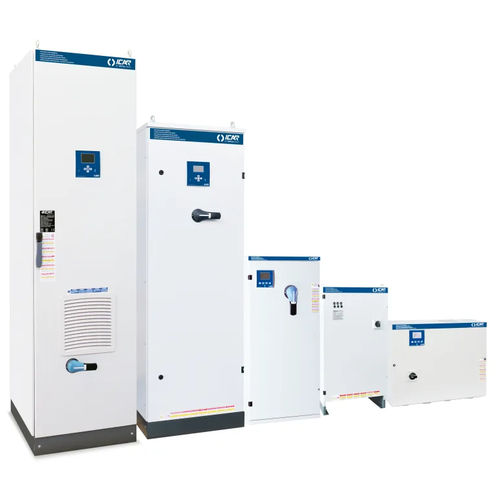

Sistema PFC con bobina FH20

Descrizione
FH20 è una famiglia di soluzioni di rifasamento disintonizzate realizzate con condensatori in polipropilene metallizzato ad alto gradiente. La gamma è progettata per migliorare l'efficienza energetica, ridurre le armoniche di corrente e le cadute di tensione e prevenire penali contrattuali.

Varianti e gamme

• MICROfix: moduli di rifasamento fisso con reattanze di sbarramento.
• MINImatic / MINImatic IP55: sistemi automatici disintonizzati con diversi gradi di protezione.
• MIDImatic: sistemi automatici ad alta capacità in armadi standard.
• MULTImatic / MULTImatic IP55: sistemi automatici ad alta potenza con opzioni di sezionamento multiple.
• MINIrack / MULTIrack / EUROrack: rack modulari con reattanze di blocco per soluzioni scalabili.

Caratteristiche tecniche (sintesi)

• Tensione di rete nominale Ue: 400–415 V
• Tensione nominale condensatore Un: 550 V
• Tensione massima d'esercizio Umax: 600 V
• Frequenza: 50 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Frequenza di disintonizzazione fD: 180 Hz

Esempi di configurazioni (riferimenti selezionati)

• MICROfix IB4FFK212550988 — 13,5 kVAr (Ue=415V) / 12,5 kVAr (Ue=400V); sezionatore 40 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK225050988 — 27 kVAr (415V) / 25 kVAr (400V); sezionatore 80 A; Icc 50 kA; IP3X.
• MICROfix IB4FFK250050988 — 54 kVAr (415V) / 50 kVAr (400V); sezionatore 125 A; Icc 50 kA; IP3X.
• MINImatic IF7AFF210050662 — 11 kVAr (415V) / 10 kVAr (400V); sezionatore 125 A; Icc 9 kA; IP3X; peso 41 kg.
• MINImatic IP55 IJ7AFF210050817 — 11 kVAr (415V) / 10 kVAr (400V); sezionatore 125 A; Icc 9 kA; IP55; peso 41 kg.
• MIDImatic IL4FFF311050892 — 116 kVAr (415V) / 110 kVAr (400V); sezionatore 250 A; Icc 15 kA; IP3X; peso 205 kg.
• MULTImatic IN7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); sezionatore 250 A; Icc 17 kA; IP4X; peso 220 kg.
• MULTImatic IP55 IP7AFF310050701 — 107 kVAr (415V) / 100 kVAr (400V); sezionatore 250 A; Icc 17 kA; IP55; peso 220 kg.
• MINIrack IW7TFK150050010 — 5,5 kVAr (415V) / 5 kVAr (400V); IP00; peso 14 kg. Varianti MINIrack fino a ~21 kVAr per rack.
• MULTIrack IX7TFF220050010 — 21 kVAr (415V) / 20 kVAr (400V); IP00; peso 25 kg.
• EUROrack IY7TFK212550360 — 12,5 kVAr (400V); IP00.

Note

• Disponibilità di diversi gradi di protezione e opzioni di sezionamento (IP00, IP3X, IP4X, IP55).
• La gamma copre potenze da pochi kVAr fino a sistemi di diverse centinaia di kVAr; la configurazione dipende dai requisiti del sito e dal livello di cortocircuito.
• Per ogni codice prodotto è disponibile la relativa scheda tecnica su richiesta.
