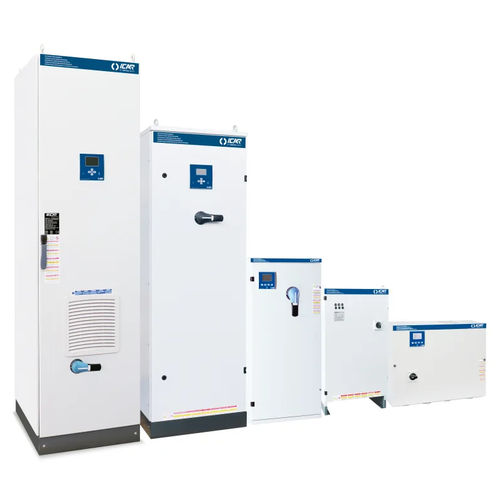

Sistema PFC FH20-60Hz-230V

Panoramica
La correzione del fattore di potenza aumenta l'efficienza energetica, riduce le cadute di tensione e le armoniche di corrente e contribuisce a evitare penali in fattura dovute al fattore di potenza.

Prodotto
SOLUZIONI PER LA CORREZIONE DEL FATTURE DI POTENZA CON CONDENSATORI IN POLIPROPILENE METALLIZZATO AD ALTO GRADIENTE — famiglia MULTImatic.

Specifiche tecniche
Tensione nominale Ue: 230 V
Tensione nominale del condensatore Un: 350 V
Tensione massima di esercizio Umax: 385 V
Frequenza: 60 Hz
THDIR%: 100%
I250Hz%: ≤25%
THDVR%: ≤6%
Frequenza di disaccordo fD: 216 Hz

MULTImatic - Configurazioni disponibili (selezione)
Codice articolo | Potenza reattiva Ue=230V | Interruttore di carico | Icc | Grado IP | Peso
IN7ABB288060701 | 88 VA | 400 | 25 | IP4X | 250 kg
IN7ABB313860701 | 138 VA | 630 | 25 | IP4X | 315 kg
IN7ABB318860701 | 188 VA | 800 | 50 | IP4X | 380 kg
IN7ABB323860701 | 238 VA | 1250 | 50 | IP4X | 460 kg
IN7ABB328860701 | 288 VA | 1250 | 50 | IP4X | 520 kg
IN7ABB335060701 | 350 VA | 2x800 | 50 | IP4X | 740 kg
IN7ABB340060701 | 400 VA | 2x800 | 50 | IP4X | 800 kg
IN7ABB345060701 | 450 VA | 2x1250 | 50 | IP4X | 860 kg
IN7ABB350060701 | 500 VA | 2x1250 | 50 | IP4X | 920 kg
IN7ABB355060701 | 550 VA | 2x1250 | 50 | IP4X | 980 kg
IN7ABB360060701 | 600 VA | 2x1250 | 50 | IP4X | 1040 kg

Caratteristiche / dettagli tecnici

• Tensione nominale (Ue): 230 V
• Tensione nominale del condensatore (Un): 350 V
• Tensione massima di esercizio (Umax): 385 V
• Frequenza: 60 Hz
• THDIR%: 100%
• I250Hz%: ≤25%
• THDVR%: ≤6%
• Frequenza di disaccordo (fD): 216 Hz
• Configurazioni MULTImatic disponibili con potenze reattive da 88 VA a 600 VA (vedere selezione sopra)
• Interruttore di carico e corrente di cortocircuito (Icc) variano in base alla configurazione
• Grado di protezione per le configurazioni elencate: IP4X
