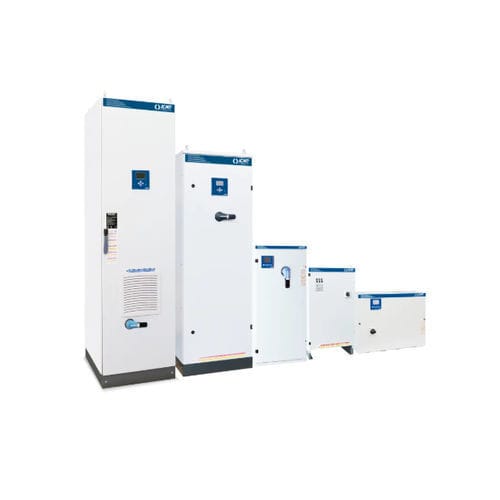

Sistema PFC FV25

Panoramica
Soluzioni per il rifasamento con condensatori in polipropilene metallizzato High Gradient PLUS, disponibili in versioni fisse, automatiche e a cassetto per reti in bassa tensione.

Specifiche tecniche
Serie / modello: FV25
Tecnologia del condensatore: polipropilene metallizzato High Gradient PLUS
Tensione nominale del sistema (Ue): 400 V
Tensione nominale del condensatore (Un): 460 V
Tensione massima di esercizio (Umax): 500 V
Frequenza operativa: 50 Hz
THDIR%: 100%
I a 250 Hz (I250Hz%): ≤25%
THDVR%: ≤6%
Frequenza di detuning (fD): 180 Hz

Famiglie di prodotto — MICROfix (rifasamento fisso detuned)
IB5AFF212550988 | MICROfix | 12,5 kVAr | Icc 50 | IP3X | 30 kg
IB5AFF225050988 | MICROfix | 25 kVAr | Icc 50 | IP3X | 36 kg
IB5AFF250050988 | MICROfix | 50 kVAr | Icc 50 | IP3X | 41 kg

Famiglie di prodotto — MULTImatic (rifasamento automatico detuned)
IN5VFF288050701 | MULTImatic | 88 kVAr | sezionatore 250 | Icc 17 | IP4X | 250 kg
IN5VFF322550701 | MULTImatic | 225 kVAr | sezionatore 630 | Icc 25 | IP4X | 460 kg
IN5VFF340050701 | MULTImatic | 400 kVAr | sezionatore 2x630 | Icc 25 | IP4X | 800 kg
IN5VFF390050701 | MULTImatic | 900 kVAr | sezionatore 3x800 | Icc 50 | IP4X | 1560 kg

Famiglie di prodotto — MULTImatic IP55 (automatico detuned, IP55)
IP5VFF288050701 | MULTImatic IP55 | 88 kVAr | sezionatore 250 | Icc 17 | IP55 | 250 kg
IP5VFF322550701 | MULTImatic IP55 | 225 kVAr | sezionatore 630 | Icc 25 | IP55 | 460 kg
IP5VFF340050701 | MULTImatic IP55 | 400 kVAr | sezionatore 2x630 | Icc 25 | IP55 | 800 kg
IP5VFF390050701 | MULTImatic IP55 | 900 kVAr | sezionatore 3x800 | Icc 50 | IP55 | 1560 kg

Famiglie di prodotto — MULTIrack (cassette detuned)
IX5VFF225050010 | MULTIrack | 25 kVAr | IP00
IX5VFF237550010 | MULTIrack | 37,5 kVAr | IP00
IX5VFF250050010 | MULTIrack | 50 kVAr | IP00

Note
Le varianti coprono un ampio intervallo di potenze reattive (12,5 kVAr–900 kVAr). Schede tecniche (PDF) disponibili per ogni riferimento. La scelta dipende da potenza reattiva richiesta, corrente di corto circuito (Icc) e grado di protezione IP.

Caratteristiche / specificazioni tecniche

• Serie / modello: FV25
• Tecnologia condensatori: polipropilene metallizzato High Gradient PLUS
• Tensione nominale sistema (Ue): 400 V
• Tensione nominale condensatori (Un): 460 V
• Tensione massima di esercizio (Umax): 500 V
• Frequenza operativa: 50 Hz
• THDIR%: 100%
• I a 250 Hz (I250Hz%): ≤25%
• THDVR%: ≤6%
• Frequenza di detuning (fD): 180 Hz
