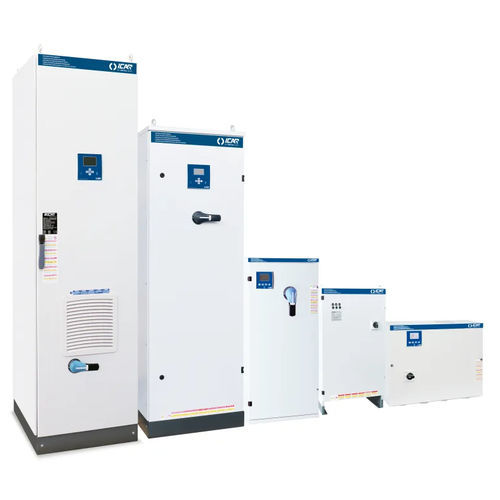

Sistema PFC FH30-60Hz-400V

Breve descrizione
Soluzione per il rifasamento basata su condensatori in polipropilene metallizzato ad alto gradiente per impianti 400 V, 60 Hz. Varianti modulari MULTImatic disponibili su un'ampia gamma di potenze reattive.

Specifiche tecniche (sintesi)
Tensione nominale Ue: 400 V
Tensione nominale condensatore Un: 480 V
Tensione massima di esercizio Umax: 528 V
Frequenza: 60 Hz
THDIR: 100%
I a 250 Hz: >25%
THDVR: ≤6%
Frequenza di detuning fD: 162

Varianti disponibili / Tabella prodotti
Codice | Nome | Potenza reattiva Ue=400V (kVAr) | Sezionatore | Icc | Grado IP | Peso (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Caratteristiche / specifiche tecniche

• Tensione nominale Ue: 400 V
• Tensione nominale condensatore Un: 480 V
• Tensione massima di esercizio Umax: 528 V
• Frequenza: 60 Hz
• THDIR: 100%
• I a 250 Hz: >25%
• THDVR: ≤6%
• Frequenza di detuning fD: 162
• Varianti MULTImatic disponibili con potenze reattive da 81 a 780 kVAr (Ue=400V)
