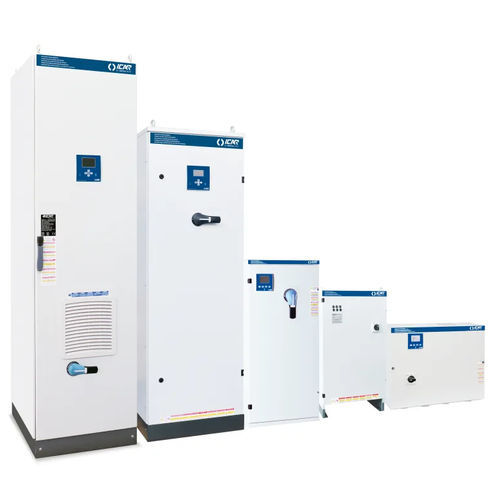

Sistema PFC FH20.S

Descrizione
Soluzioni smorzate per la correzione del fattore di potenza che utilizzano condensatori in polipropilene metallizzato ad alto gradiente per reti industriali a bassa tensione. Progettate per fornire potenza reattiva riducendo la risonanza con le armoniche di rete.

Specifiche tecniche principali

• Tensione nominale del sistema Ue: 400–415 V
• Tensione nominale del condensatore Un: 550 V
• Tensione massima di esercizio Umax: 600 V
• Frequenza: 50 Hz
• THDIR: 100%
• I a 250 Hz (I250Hz%): ≤25%
• Distorsione di tensione (THDVR%): ≤6%
• Frequenza di smorzamento fD: 180 Hz

Configurazioni disponibili

• MULTIrack (cassette con reattanze di sbarramento): assemblaggi smorzati per potenze reattive Ue=400 V — 20 kVAr, 40 kVAr, 80 kVAr (es. codici: IX5DFF220050893, IX5DFF240050893, IX5DFF280050893)
• MULTImatic (sistemi automatici smorzati): quadri automatici con passi di potenza reattiva da ~100 kVAr fino a 1032 kVAr; opzioni per sezionatori, resistenza al cortocircuito (Icc) e armadi IP4X (es. codici: IU7AFF310050786 … IU7AFF396050786)
• MULTImatic IP55: stesse configurazioni automatiche in involucri IP55 per ambienti più gravosi (es. codici: IV7AFF310050786 … IV7AFF396050786)

Parametri tipici per configurazione

• Intervalli di potenza reattiva: da 20 kVAr (MULTIrack) fino a 1032 kVAr (varianti MULTImatic)
• Sezionatori disponibili: 250 A, 400 A, 630 A, 800 A, 1250 A o configurazioni doppie in base al modello
• I valori di Icc e i pesi dei pannelli variano in base al modello (consultare la scheda tecnica)

Applicazioni e conformità

• Impianti industriali, distribuzione e utility che richiedono PFC smorzato per limitare risonanze in parallelo
• Riduzione della domanda di potenza reattiva e mitigazione degli armonici di corrente
• Progettato per soddisfare i requisiti tipici delle installazioni di compensazione in bassa tensione

Ordine e documentazione

• Codici articolo elencati per ogni configurazione; consultare la scheda di listaggio/datasheet per dati elettrici e meccanici dettagliati
• Specificare la potenza reattiva richiesta, il grado di protezione (IP00/IP4X/IP55) e il sezionatore al momento dell'ordine
