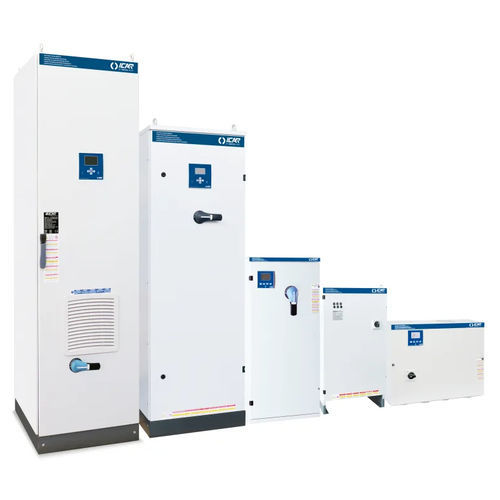

Sistema PFC FV40-60Hz-480V

Descrizione
Soluzione modulare per il rifasamento per reti industriali 480 V, 60 Hz, con condensatori in polipropilene metallizzato ad alto gradiente plus. Modello FV40 integrabile con i moduli di controllo MULTImatic per stadi di potenza reattiva selezionabili.

Caratteristiche tecniche (tabella)
Tensione nominale Ue: 480 V
Tensione nominale condensatori Un: 550 V
Tensione massima di utilizzo Umax: 600 V
Frequenza: 60 Hz
THDIR%: 100%
I250Hz%: ≤25%
THDVR%: ≤6%
Frequenza di disaccordo fD: 216 Hz

Varianti MULTImatic (tabella)
Codice | Nome | Potenza reattiva (Ue=480V) | Sezionatore | Icc | Grado IP | Peso
IN5TGG311060701 | MULTImatic | 110 | 250 | 15 | IP4X | 315
IN5TGG315460701 | MULTImatic | 154 | 400 | 15 | IP4X | 380
IN5TGG319860701 | MULTImatic | 198 | 400 | 15 | IP4X | 460
IN5TGG324260701 | MULTImatic | 242 | 630 | 28 | IP4X | 520
IN5TGG326460701 | MULTImatic | 264 | 630 | 28 | IP4X | 580
IN5TGG330860701 | MULTImatic | 308 | 2x400 | 15 | IP4X | 740
IN5TGG333060701 | MULTImatic | 330 | 2x400 | 15 | IP4X | 770
IN5TGG335260701 | MULTImatic | 352 | 2x400 | 15 | IP4X | 800
IN5TGG339660701 | MULTImatic | 396 | 2x630 | 28 | IP4X | 860
IN5TGG344060701 | MULTImatic | 440 | 2x630 | 28 | IP4X | 920
IN5TGG348460701 | MULTImatic | 484 | 2x630 | 28 | IP4X | 980
IN5TGG352860701 | MULTImatic | 528 | 2x630 | 28 | IP4X | 1040

Caratteristiche / specifiche tecniche

• Tensione nominale Ue: 480 V
• Tensione nominale condensatori Un: 550 V
• Tensione massima di utilizzo Umax: 600 V
• Progettato per reti industriali 60 Hz
• THDIR: 100%
• I250Hz: ≤25%
• THDVR: ≤6%
• Frequenza di disaccordo fD: 216 Hz
• Serie MULTImatic con varianti di potenza reattiva, sezionatori, Icc, grado IP e peso
