Sistema PFC HP10-60Hz-230V

Panoramica

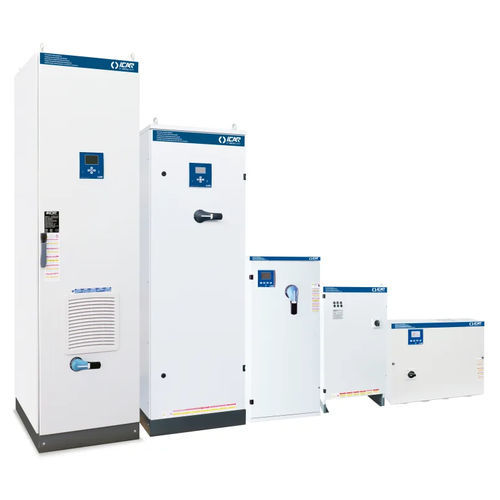

La famiglia HP10 offre soluzioni di correzione del fattore di potenza (PFC) basate su condensatori in polipropilene metallizzato ad alto gradiente per reti 230 V, 60 Hz. Disponibile in banchi fissi e banchi automatici nelle serie MICROfix, MICROmatic, MINImatic e MULTImatic. Caratteristiche elettriche principali: tensione nominale del condensatore Un = 350 V, tensione massima di esercizio Umax = 385 V e THDIR ≤ 20 %. I sistemi sono specificati con i sezionatori sotto carico raccomandati, valori di corrente di corto circuito (Icc) e gradi di protezione IP per agevolare l'integrazione industriale.

Configurazioni disponibili
PFC fisso — MICROfix (esempi)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IB3DBB160060987 | MICROfix | 6 | 40 | 50 | IP3X | 12
IB3DBB180060987 | MICROfix | 8 | 40 | 50 | IP3X | 13
IB3DBB212060987 | MICROfix | 12 | 80 | 50 | IP3X | 15
IB3DBB216060987 | MICROfix | 16 | 80 | 50 | IP3X | 18
IB3DBB220060987 | MICROfix | 20 | 80 | 50 | IP3X | 20

PFC automatico — MICROmatic (esempi)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IC0ABB150060652 | MICROmatic | 5 | 63 | 50 | IP3X | 12
IC0ABB175060652 | MICROmatic | 7.5 | 63 | 50 | IP3X | 13
IC0ABB210060652 | MICROmatic | 10 | 80 | 50 | IP3X | 16
IC0ABB213060652 | MICROmatic | 13 | 80 | 50 | IP3X | 14
IC0ABB217060652 | MICROmatic | 17 | 80 | 50 | IP3X | 17
IC0ABB220060652 | MICROmatic | 20 | 100 | 50 | IP3X | 18
IC0ABB223060652 | MICROmatic | 23 | 100 | 50 | IP3X | 20
IC0ABB227060652 | MICROmatic | 27 | 100 | 50 | IP3X | 22

PFC automatico — MINImatic (esempi)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IF0ABB230060652 | MINImatic | 30 | 250 | 9 | IP3X | 41
IF0ABB242060652 | MINImatic | 42 | 250 | 9 | IP3X | 47
IF0ABB251060652 | MINImatic | 51 | 315 | 9 | IP3X | 51
IF0ABB262060652 | MINImatic | 62 | 315 | 9 | IP3X | 54
IF0ABB272060652 | MINImatic | 72 | 400 | 9 | IP3X | 60
IF0ABB278060652 | MINImatic | 78 | 500 | 9 | IP3X | 65
IF0ABB290060652 | MINImatic | 90 | 500 | 9 | IP3X | 69

PFC automatico — MULTImatic (esempi)
Part number | Name | Reactive power Ue=230V (kVAr) | Load break switch (A) | Icc | IP degree | Weight (kg)
IN0ABB312060700 | MULTImatic | 120 | 800 | 50 | IP4X | 190
IN0ABB315060700 | MULTImatic | 150 | 1250 | 50 | IP4X | 210
IN0ABB318060700 | MULTImatic | 180 | 1250 | 50 | IP4X | 230
IN0ABB321060700 | MULTImatic | 210 | 1250 | 50 | IP4X | 270
IN0ABB324060700 | MULTImatic | 240 | 2x800 | 50 | IP4X | 420
IN0ABB327060700 | MULTImatic | 270 | 2x800 | 50 | IP4X | 500
IN0ABB330060700 | MULTImatic | 300 | 2x1250 | 50 | IP4X | 520
IN0ABB333060700 | MULTImatic | 330 | 2x1250 | 50 | IP4X | 560
IN0ABB336060700 | MULTImatic | 360 | 2x1250 | 50 | IP4X | 580
IN0ABB339060700 | MULTImatic | 390 | 2x1250 | 50 | IP4X | 620
IN0ABB342060700 | MULTImatic | 420 | 2x1250 | 50 | IP4X | 660

Specifiche tecniche
Tensione nominale Ue: 230 V
Tensione nominale del condensatore Un: 350 V
Tensione massima di esercizio Umax: 385 V
Frequenza: 60 Hz
THDIR%: ≤20 %

• Modello: HP10 (famiglia prodotto)
• Serie disponibili: MICROfix (banchi fissi), MICROmatic (piccoli automatici), MINImatic (automatici medi), MULTImatic (automatici grandi)
• Gamma di potenze reattive (esempi): da 5 kVAr a 420 kVAr a seconda della serie e della configurazione
• Indice IP: IP3X per MICROfix/MICROmatic/MINImatic; IP4X per varianti MULTImatic
• Dati forniti per configurazione: numero di parte, nome serie, potenza reattiva a Ue=230 V, sezionatore sotto carico raccomandato, corrente di cortocircuito (Icc), grado di protezione e peso

Note
Selezionare la configurazione in base alla potenza reattiva richiesta, alla capacità Icc e ai requisiti IP del sito. Per supporto alla specifica e all'ordine, fornire al fornitore i parametri di rete (Ue, Icc previsto) e le condizioni di installazione.
