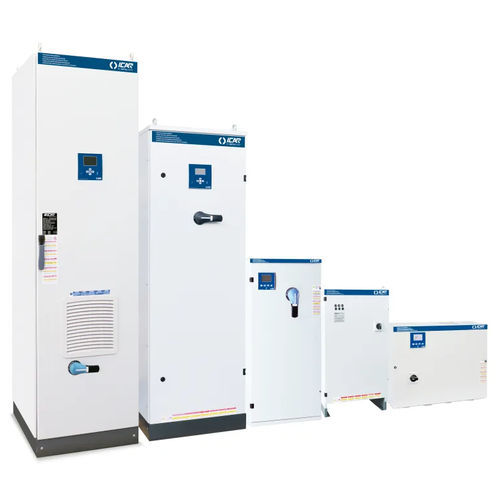

Sistema PFC HP20

Breve descrizione
Il rifasamento permette di aumentare l'efficienza energetica, ridurre le cadute di tensione e le armoniche di corrente ed evitare le penali in bolletta.

Soluzione

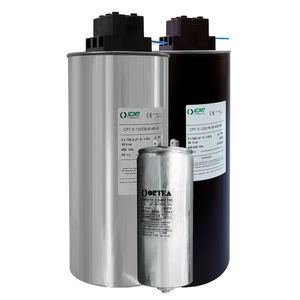

SOLUZIONI PER RIFASAMENTO CON CONDENSATORI IN POLIPROPILENE METALLIZZATO AD ALTO GRADIENTE

Caratteristiche tecniche principali (tabella)
Nome | Valore
Tensione nominale Ue | 400-415V
Tensione nominale condensatori Un | 460 V
Tensione massima di utilizzo Umax | 500 V
Frequenza | 50 Hz
THDIR% | ≤20%

Rifasamento fisso — MICROfix (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IB3NLK170050987 | MICROfix | 6 | 5 | 40 | 50 | IP3X | 8
IB3NLK214050987 | MICROfix | 11 | 10 | 40 | 50 | IP3X | 9
IB3NLK219050987 | MICROfix | 16 | 15 | 40 | 50 | IP3X | 12
IB3NLK227050987 | MICROfix | 22 | 20 | 80 | 50 | IP3X | 13
IB3NLK241050987 | MICROfix | 33 | 30 | 80 | 50 | IP3X | 15
IB3NLK254050987 | MICROfix | 44 | 40 | 125 | 50 | IP3X | 18
IB3NLK266050987 | MICROfix | 54 | 50 | 125 | 50 | IP3X | 20

Sistemi di rifasamento automatico — MICROmatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IC0JLF214050652 | MICROmatic | 11 | 10.5 | 63 | 50 | IP3X | 12
IC0JLF222050652 | MICROmatic | 18 | 16.5 | 80 | 50 | IP3X | 16
IC0JLF230050652 | MICROmatic | 24 | 22.5 | 80 | 50 | IP3X | 17
IC0JLF238050652 | MICROmatic | 31 | 28.5 | 80 | 50 | IP3X | 20
IC0JLF244050652 | MICROmatic | 36 | 33 | 100 | 50 | IP3X | 22
IC0JLF252050652 | MICROmatic | 42 | 39 | 100 | 50 | IP3X | 24
IC0JLF260050652 | MICROmatic | 49 | 45 | 100 | 50 | IP3X | 26
IC0JLF272050652 | MICROmatic | 58 | 54 | 125 | 50 | IP3X | 29

Sistemi di rifasamento automatico — MINImatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IF0JLF280050652 | MINImatic | 65 | 60 | 250 | 9 | IP3X | 41
IF0JLF311250652 | MINImatic | 91 | 84 | 250 | 9 | IP3X | 47
IF0JLF313650652 | MINImatic | 110 | 102 | 250 | 9 | IP3X | 51
IF0JLF316050652 | MINImatic | 130 | 120 | 315 | 9 | IP3X | 54
IF0JLF319250652 | MINImatic | 155 | 144 | 315 | 9 | IP3X | 60
IF0JLF321650652 | MINImatic | 168 | 156 | 400 | 9 | IP3X | 65
IF0JLF324050652 | MINImatic | 194 | 180 | 400 | 9 | IP3X | 69
IF0JLF327250652 | MINImatic | 220 | 204 | 500 | 9 | IP3X | 74

Sistemi di rifasamento automatico — MINImatic IP55 (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IJ0JLF280050654 | MINImatic IP55 | 65 | 60 | 250 | 9 | IP55 | 41
IJ0JLF311250654 | MINImatic IP55 | 91 | 84 | 250 | 9 | IP55 | 47
IJ0JLF313650654 | MINImatic IP55 | 110 | 102 | 250 | 9 | IP55 | 51
IJ0JLF316050654 | MINImatic IP55 | 130 | 120 | 315 | 9 | IP55 | 54
IJ0JLF319250654 | MINImatic IP55 | 155 | 144 | 315 | 9 | IP55 | 60
IJ0JLF321650654 | MINImatic IP55 | 168 | 156 | 400 | 9 | IP55 | 65
IJ0JLF324050654 | MINImatic IP55 | 194 | 180 | 400 | 9 | IP55 | 69
IJ0JLF327250654 | MINImatic IP55 | 220 | 204 | 500 | 9 | IP55 | 74

Sistemi di rifasamento automatico — MIDImatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IL0ULF332050884 | MIDImatic | 259 | 240 | 630 | 25 | IP3X | 230
IL0ULF340050884 | MIDImatic | 324 | 300 | 800 | 30 | IP3X | 250
IL0ULF348050884 | MIDImatic | 389 | 360 | 800 | 30 | IP3X | 280

Sistemi di rifasamento automatico — MULTImatic (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IN0NLF332050700 | MULTImatic | 259 | 240 | 630 | 25 | IP4X | 252
IN0NLF340050700 | MULTImatic | 324 | 300 | 800 | 50 | IP4X | 274
IN0NLF348050700 | MULTImatic | 389 | 360 | 800 | 50 | IP4X | 300
IN0NLF356050700 | MULTImatic | 454 | 420 | 1250 | 50 | IP4X | 320
IN0NLF364050700 | MULTImatic | 518 | 480 | 1250 | 50 | IP4X | 340
IN0NLF372050700 | MULTImatic | 583 | 540 | 1250 | 50 | IP4X | 526
IN0NLF380050700 | MULTImatic | 648 | 600 | 2x800 | 50 | IP4X | 552
IN0NLF388050700 | MULTImatic | 713 | 660 | 2x800 | 50 | IP4X | 574
IN0NLF396050700 | MULTImatic | 778 | 720 | 2x800 | 50 | IP4X | 600
IN0NLF410450700 | MULTImatic | 842 | 780 | 2x1250 | 50 | IP4X | 620
IN0NLF411250700 | MULTImatic | 907 | 840 | 2x1250 | 50 | IP4X | 640
IN0NLF412050700 | MULTImatic | 972 | 900 | 2x1250 | 50 | IP4X | 670
IN0NLF412850700 | MULTImatic | 1037 | 960 | 2x1250 | 50 | IP4X | 690
IN0NLF413650700 | MULTImatic | 1102 | 1020 | 2x1250 | 50 | IP4X | 710
IN0NLF414450700 | MULTImatic | 1166 | 1080 | 2x1250 | 50 | IP4X | 730

Sistemi di rifasamento automatico — MULTImatic IP55 (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Sezionatore | Icc | Grado IP | Peso
IP0NLF332050700 | MULTImatic IP55 | 259 | 240 | 630 | 25 | IP55 | 252
IP0NLF340050700 | MULTImatic IP55 | 324 | 300 | 800 | 50 | IP55 | 274
IP0NLF348050700 | MULTImatic IP55 | 389 | 360 | 800 | 50 | IP55 | 300
IP0NLF356050700 | MULTImatic IP55 | 454 | 420 | 1250 | 50 | IP55 | 320
IP0NLF364050700 | MULTImatic IP55 | 518 | 480 | 1250 | 50 | IP55 | 340
IP0NLF372050700 | MULTImatic IP55 | 583 | 540 | 1250 | 50 | IP55 | 526
IP0NLF380050700 | MULTImatic IP55 | 648 | 600 | 2x800 | 50 | IP55 | 552
IP0NLF388050700 | MULTImatic IP55 | 713 | 660 | 2x800 | 50 | IP55 | 574
IP0NLF396050700 | MULTImatic IP55 | 778 | 720 | 2x800 | 50 | IP55 | 600
IP0NLF410450700 | MULTImatic IP55 | 842 | 780 | 2x1250 | 50 | IP55 | 620
IP0NLF411250700 | MULTImatic IP55 | 907 | 840 | 2x1250 | 50 | IP55 | 640
IP0NLF412050700 | MULTImatic IP55 | 972 | 900 | 2x1250 | 50 | IP55 | 670
IP0NLF412850700 | MULTImatic IP55 | 1037 | 960 | 2x1250 | 50 | IP55 | 690
IP0NLF413650700 | MULTImatic IP55 | 1102 | 1020 | 2x1250 | 50 | IP55 | 710
IP0NLF414450700 | MULTImatic IP55 | 1166 | 1080 | 2x1250 | 50 | IP55 | 730

Cassetti — MINIrack (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP | Peso
IW0JLK216050000 | MINIrack | 13 | 12 | IP00 | 4
IW0JLK232050000 | MINIrack | 26 | 24 | IP00 | 6
IW0JLK256050000 | MINIrack | 45 | 42 | IP00 | 11
IW0JLK280050000 | MINIrack | 65 | 60 | IP00 | 13
IW0JLK280050268 | MINIrack | 65 | 60 | IP00 | 14

Cassetti — MULTIrack (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP | Peso
IX0NLK280050000 | MULTIrack | 65 | 60 | IP00 | 19
IX0NLK316050000 | MULTIrack | 129 | 120 | IP00 | 27

Cassetti — EUROrack (tabella)
Codice | Nome | Potenza reattiva Ue=415V | Potenza reattiva Ue=400V | Grado IP
IY0JHK230050359 | EUROrack | 26 | 25 | IP00
IY0JHK260050359 | EUROrack | 52 | 50 | IP00
IY0JHK290050359 | EUROrack | 78 | 75 | IP00
IY0JHK312050359 | EUROrack | 104 | 100 | IP00
IY0JHK315050359 | EUROrack | 134 | 125 | IP00
IY0JHK318050359 | EUROrack | 160 | 150 | IP00

Note
I dati riportati comprendono codici prodotto, potenze reattive alle tensioni indicate (Ue=415V e Ue=400V), valore del sezionatore consigliato, corrente di corto circuito nominale (Icc), grado di protezione (Grado IP) e peso. Tutte le specifiche tecniche sopra sono prese dalla pagina prodotto HP20.

Caratteristiche / specifiche tecniche

• Tensione nominale Ue: 400-415 V
• Tensione nominale condensatori Un: 460 V
• Tensione massima di utilizzo Umax: 500 V
• Frequenza: 50 Hz
• THDIR%: ≤20%
• Tipologie disponibili: rifasamento fisso (MICROfix), sistemi automatici (MICROmatic, MINImatic, MINImatic IP55, MIDImatic, MULTImatic, MULTImatic IP55), cassetti (MINIrack, MULTIrack, EUROrack)
