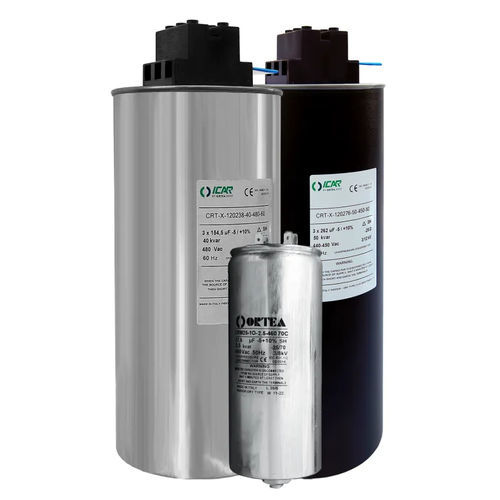

Condensatore cilindrico CRM25-1O

PFCPFCa resistenza

Panoramica
Componenti per correzione del fattore di potenza: condensatori monofase (serie CRM25-1) e trifase (serie CRT‑X), disponibili come unità singole e KIT.

Condensatori monofase — CRM25-1 Revamping
Intestazione: Codice | Nome | Tensione nominale | Potenza | Diametro | Altezza | Frequenza
Esempi:
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensatori monofase — CRM25-1 Revamping
Esempi di KIT:
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Condensatori monofase — CRM25-1 70°C
Esempi:
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensatori monofase — CRM25-1 70°C
Esempi:
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Condensatori monofase — CRM25-1
Esempi rappresentativi:
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Condensatori monofase — CRM25-1
Esempi KIT:
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Resistenze di scarica
Codice | Specifica
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

Condensatori trifase — CRT‑X Gray
Intestazione ed esempi (50 Hz):
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Varianti CRT‑X Gray aggiuntive
Varianti con tensioni 450 V, 525 V, 690 V e intervalli misti; potenze da 5 a 50 kVAr; diametri 75–120 mm; altezze 210–280 mm a seconda del modello.

CRT‑X — varianti 60 Hz / 480 V / 480–525 / 480–690
Varianti specifiche per 60 Hz e tensioni alternative (480 V, 525 V, 690 V) con dimensioni e potenze corrispondenti.

Condensatori trifase — CRT‑X Black
La serie CRT‑X black offre la stessa gamma di potenze, tensioni e formati meccanici della versione gray, con misure corrispondenti per ogni kVAr.

Caratteristiche / specifiche tecniche

• Famiglie prodotto: CRM25-1 (monofase) e CRT‑X (trifase); unità singole e KIT disponibili.
• Tensioni nominali: 400, 415, 450, 460, 480, 525, 550, 660, 690 V e intervalli (es. 400–415 V).
• Potenze nominali: da 0,69 kVAr fino a 50 kVAr secondo il modello.
• Diametri tipici: 60 mm (monofase), 75 / 85 / 100 / 120 mm (trifase).
• Altezze tipiche: 80 / 90 / 138 / 140 / 210 / 247 / 280 mm a seconda del modello e della potenza.
• Frequenze: 50 Hz standard; varianti a 60 Hz disponibili per riferimenti specifici.
• Formati: condensatori individuali e kit per montaggio o revisione.
• Accessori: resistenze di scarica con valori e potenze indicate per una scarica sicura.
