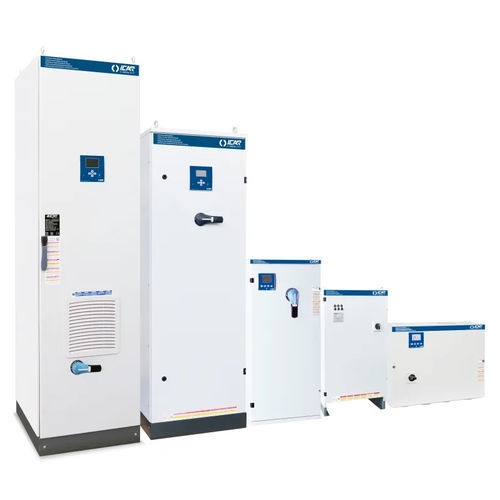

Sistema PFC HP10-60Hz-400V

Panoramica
Soluzione modulare per il rifasamento basata su condensatori in polipropilene metallizzato, progettata per impianti industriali in bassa tensione. Indicata per applicazioni a 400 V e 60 Hz in formato EUROrack.

Specifiche tecniche
Tensione nominale di sistema (Ue): 400 V
Tensione nominale del condensatore (Un): 400 V
Tensione massima di esercizio (Umax): 440 V
Frequenza nominale: 60 Hz
THDIR%: ≤12%

Varianti disponibili - EUROrack
Codice | Nome | Potenza reattiva Ue=400V (kVAr) | Potenza reattiva Ue=480V (kVAr) | Grado IP
IY0AFF225060359 | EUROrack | 25 | 25 | IP00
IY0AFF250060359 | EUROrack | 50 | 50 | IP00
IY0AFF275060359 | EUROrack | 75 | 75 | IP00
IY0AFF310060359 | EUROrack | 100 | 100 | IP00

Applicazioni

• Rifasamento e correzione del fattore di potenza in reti industriali e civili in bassa tensione
• Banche di compensazione per motori, quadri e cabine di distribuzione
• Miglioramento della qualità di rete e gestione delle armoniche

Caratteristiche / dettagli tecnici

• Dielettrico in polipropilene metallizzato ad alto gradiente
• Potenza reattiva disponibile a 400 V: 25, 50, 75, 100 kVAr
• Grado di protezione delle varianti EUROrack elencate: IP00
• Tensioni nominale e massima: Un 400 V, Umax 440 V
• Frequenza nominale: 60 Hz; THDIR% ≤12%
