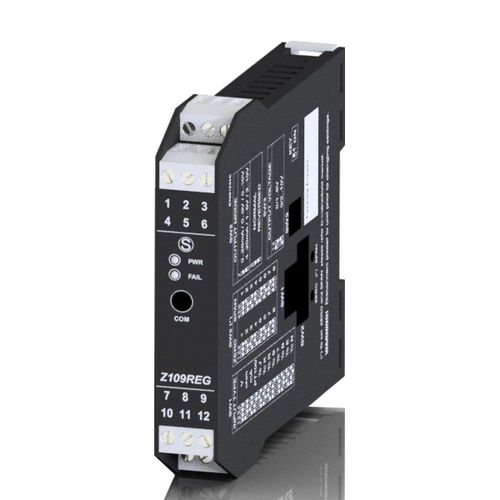

Convertitore analogico Z109REG

universalesu guida DINisolato

Z109REG è un convertitore isolatore per ingresso universale in tensione (cc) , corrente (cc) , termocoppie, PT100, potenziometro. Consente inoltre l'alimentazione del sensore in tecnica 2 fili: 20Vcc stabilizzata, 20mA max protetta dal corto circuito. Lo strumento offre la misura e la ritrasmissione su uscita analogica isolata, selezionabile in tensione ed in corrente. Tramite Dip-switch sono selezionabili tipo di ingresso, zero e span, modo di uscita (elevazione di zero, inversione scala), span tensione di uscita ( 5 o 10 V ). Mediante PC viene data la possibilità di programmazione di zero, span, estrazione di radice, filtro, burn-out ecc. Descrizione: - Convertitore universale analogico con separazione galvanica Ingresso: - tensione bipolare fino a 10 Vdc in 4 scale, corrente bipolare fino a 20 mA, termoresistenza (Pt100, misura 2/3 fili, -200..+600°C), termocoppia J,K,R,S,T,B,E,N, potenziometro (500 ohm..1,5 kohm) Uscita: - corrente impressa (0/4..20 mA), tensione (0..5/0..10/1..5/2..10 V) Precisione: - 0,2% Alimentazione: - 19..40 Vdc, 19..28 Vac Isolamento: - 1.500 Vac Programmazione: - Dip-switch o software (Z-SETUP)
