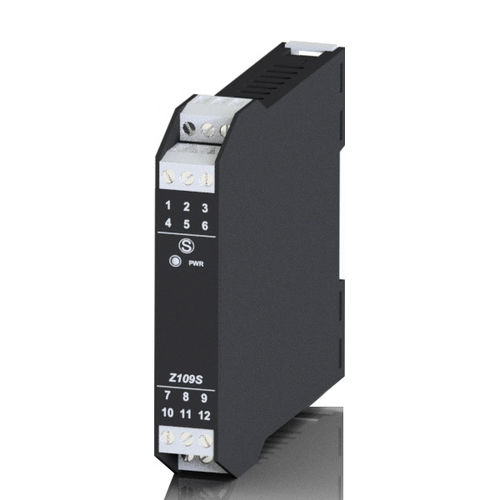

Isolatore galvanico Z109S

di corrente

Z109S è un alimentatore con separazione galvanica per loop di corrente. L'iingresso corrente è selezionabile tra 0 - 20 mA o 4 - 20 mA. Z109S consente l'alimentazione del sensore in tecnica 2 fili: 20Vcc stabilizzata, 20mA max protetta dal corto circuito. La misura e la ritrasmissione su uscita analogica isolata è selezionabile tra le scale 0 - 20 mA o 4 - 20 mA. Z109S è dotato di indicazione su frontale di presenza alimentazione e isolamento a 3 punti pari a 1500 Vac. Descrizione: - Separatore galvanico per loop di corrente Ingresso: - Corrente 0..20, 4..20 mA, alimentazione del loop 20 Vdc stabilizzata, impedenza di ingresso 20 Ω Uscita: - Corrente 0..20, 4..20 mA Tempo di risposta: - < 200 μs, frequenza limite (-3dB) 6kHz Precisione: - 0,2% Alimentazione: - 9..40 Vdc, 19..28 Vac Alimentazione trasduttori: - 2 fili, 20 Vdc stabilizzata, 20 mA max protetta da corto circuito Isolamento: - 1.500 Vac
