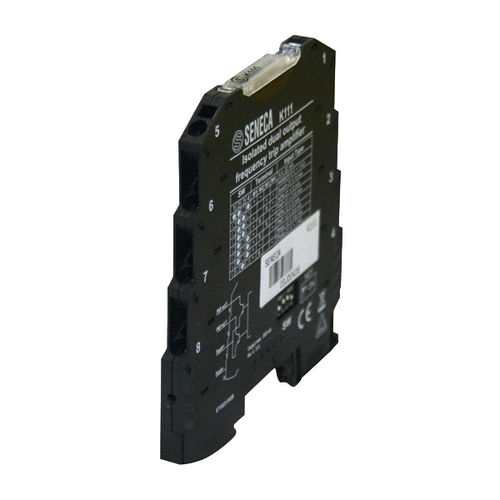

K111D è un divisore di frequenza (in grado di gestire fino a 256 impulsi all’ingresso) con funzione di ripetitore del segnale di ingresso. Dispone di un alimentatore isolato e stabilizzato, LED frontale per presenza alimentazione e stato delle uscite. L’isolamento galvanico per segnali originati da sensori On/Off è pari a 1.500 V. Il modulo accetta vari tipi di segnali di ingresso, con frequenza fino a 20 kHz, selezionabili per sensori a 2/3 fili: NPN 12/24V, PNP, PNP 12/24V, impulso fotoelettrico, contatto IEC 1131-1, Namur, Reed.
Le 2 uscite indipendenti sono di tipo PNP a corrente elevata (fino a 200 mA) internamente protette contro il corto-circuito. Sono inoltre configurabili in modalità divisore o ripetitore. Il modulo è configurabile da PC con l’uso del convertitore S117P1 o tramite DIP switch.
Alimentazione su morsetti laterali - Sì
Alimentazione sensori - Sì, tensioni disponibili 8V±0,6V,12±1V, 22 V±2V, corrente max 22 mA
Hot swapping - Sì
Max corrente assorbita - < 25 mA
Potenza max dissipata - 500 mW
Conversione A/D - 14 bit
Reiezione - 50 - 60 Hz
LED - Alimentazione, Stato uscite
Configurazione - Software (EASY SETUP), DIP switch
Filtro di ingresso - Attivabile con frequenza di taglio programmabile
Isolamento - 1,5 kVac (2 vie, ingresso // uscita)
Tecnica di isolamento - Digitale / Optoaccoppiatore
Elaborazione - Calcolo floating point 32 bit
Porta di comunicazione - 1 connettore frontale 4 pin, passo 2,54 mm
Classe di precisione - 0,1%
Funzioni speciali - Funzionamento diretto
Ripetitore
Divisore di frequenza
Misura media in una finestra
di N impulsi (N <= 256)
Connessione - Molla e/o Bus
Canali di ingresso - 1
