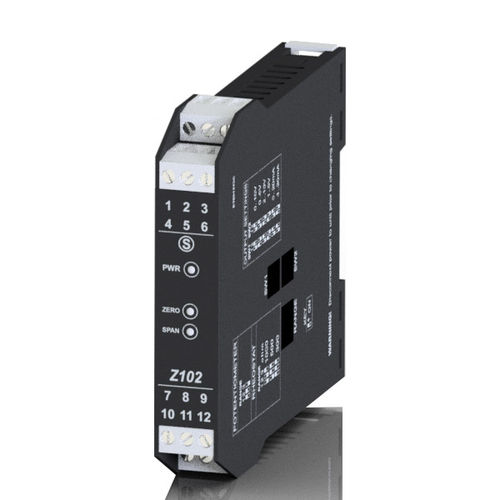

Convertitore/isolatore di segnale Z102

galvanico

Z102 è un modulo convertitore che accetta in ingresso segnali per misura di resistenza con collegamento a reostato (2 fili) e potenziometro (3 fili). Z102 dispone di una uscita analogica isolata, con uscita in corrente (con collegamento attivo o passivo). Tramite dip-switch è possibile selezionare il range del segnale di uscita (0..20 mA, 4..20 mA, 0..5 V, 1..5 V, 0..10 V e 2..10 V). Il modulo è munito di indicazione sul frontale di presenza alimentazione, LED diagnostico e isolamento galvanico a 3 punti alimentazione / ingresso / uscita pari a 1500 Vac. DATI TECNICI Descrizione: - Convertitore potenziometrico Ingresso: - Reostato 2 fili, 0..300/500, 0..1000 Ω, potenziometro 3 fili, da 200 Ω a 1 MΩ Uscita: - Corrente impressa 0/4..20 mA; tensione 0/1..5, 0/2..10 V Precisione: - 0,2% Alimentazione: - 19..40 Vdc, 19..28 Vac Isolamento: - 1.500 Vac
