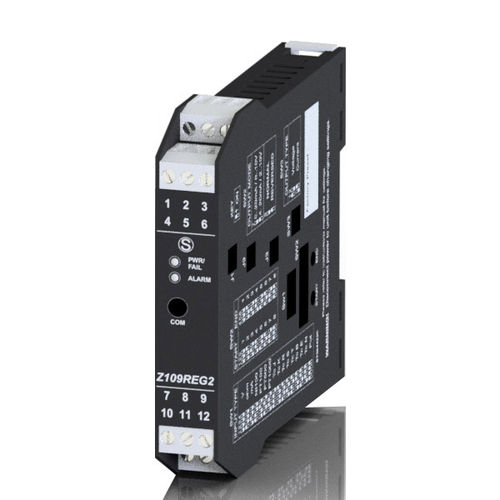

Convertitore analogico Z109REG2-1

digitaleuniversalesu guida DIN

Z109REG2-1 è un convertitore-isolatore ad alte prestazioni per ingresso universale in tensione, corrente, termocoppie, termoresistenze, potenziometro, reostato. Z109REG2-1 consente l'alimentazione del sensore in tecnica 2 fili: 20 Vcc stabilizzata, 20 mA max protetta dal corto circuito. Il convertitore effettua la misura e la ritrasmissione su uscita analogica isolata, selezionabile tensione ed in corrente attiva/passiva. Z109REG2-1 è dotato anche di uscita a contatto di allarme a relè (spst), impostabile mediante PC e di ingresso di STROBE per attivare l'uscita analogica su comando di un PLC (in alternativa al contatto d'allarme). Erede del convertitore Z109REG2, Z109REG2-1 presenta sulla parte frontale la porta di comunicazione in formato microUSB (in sostituzione alla porta jack 3.5 mm). Tramite la porta microUSB è possibile configurare il modulo oltre che via pc anche tramite app mobile Android (EASY Setup App); è possibile programmare inizio e fine scala, tipi di ingresso aggiuntivi, estrazione di radice, filtro, burn-out e altri parametri. Descrizione: - Convertitore universale ad alte prestazioni Comunicazione: - porta MicroUSB frontale INGRESSO analogico: - corrente fino a 20 mA, tensione da 75 mV fino a 20 V, RTD (Pt100, Pt500, Pt1000, Ni100), termocoppie (J, K, R, S, T, B, E, N), potenziometro, reostato USCITA analogica: - corrente 0..20, 4..20 mA, tensione Contatto digitale: - USCITA a relè (SPST) / ingresso strobe (per attivare l’uscita analogica su comando di un PLC) RISOLUZIONE: - programmabile da 11 bit+segno a 15 bit+segno PRECISIONE: - 0,1% TEMPO DI RISPOSTA: - 35 ms (11 bit+segno) ISOLAMENTO: - 1.500 Vac a 3 punti ALIMENTAZIONE: - 10..40 Vdc, 19..28 Vac
