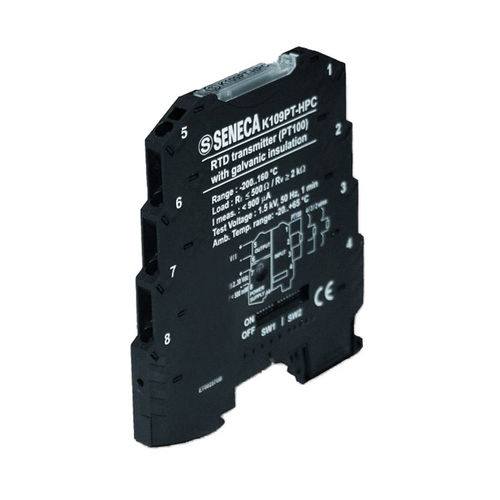

Convertitore di segnale K109PT-HPC

galvanico

Lo strumento K109PT-HPC converte un segnale di temperatura letto tramite sonda PT100 (EN 60751) con collegamento a 2, 3 o 4 fili in un segnale normalizzato in tensione o in corrente. K109PT effettua conversione della misura a 14 bit. Caratteristiche del modulo sono il ridottissimo ingombro (6,2 mm), l'aggancio su guida DIN 35 mm, la possibilità di alimentazione tramite bus, le connessioni rapide tramite morsetti a molla, l’isolamento a tre punti, la configurabilità in campo tramite DIP-switch. Descrizione: - Convertitore optoisolato Pt100 / V-I ad alta precisione Ingresso : - Pt100 2, 3, 4 fili (EN 60751 – ITS90), 200..+160°C, span minimo 20°C Uscita: - corrente 0/4..20, 20..4/0 mA o tensione 0..5/10, 10..0, 1..5 Vdc Assorbimento max: - 21 mA Isolamento: - a 3 vie 1,5 kVac Conversione della misura: - 14 bit Classe di precisione: - 0,1% Tecnica di alimentazione: - diretta su morsetto a molla o distribuita mediante connettore espandibile K-BUS Dimensioni LxHxP: - 6,2x93,1x102,5 mm
