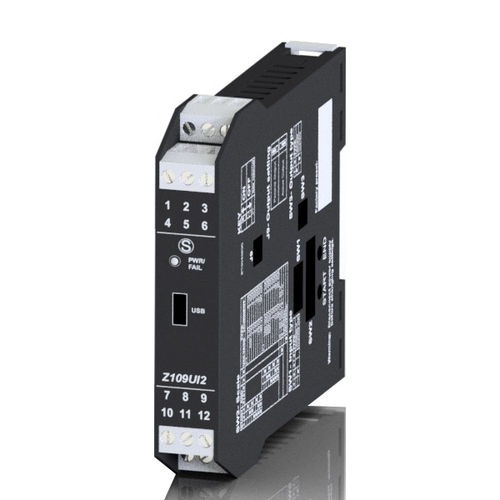

Convertitore tensione / corrente Z109UI2-1

USBgalvanico

Z1090UI2-1 è un convertitore tensione - corrente con isolamento a 3 punti 1500 Vac e alimentazione del sensore in tecnica 2 fili (20 Vcc stabilizzata, 20 mA max protetta dal corto circuito). La misura e la ritrasmissione del dato avviene su uscita analogica isolata, con uscita in tensione o in corrente attiva/passiva. Tramite DIP-switch sono selezionabili tipo di ingresso, START-END, modo di uscita (elevazione di zero, inversione scala), tipo uscita (mA o V). Erede del convertitore Z109UI2, Z109UI2-1 presenta sulla parte frontale la porta di comunicazione in formato microUSB (in sostituzione alla porta jack 3.5 mm). Tramite la porta microUSB è possibile configurare il modulo oltre che via pc anche tramite app mobile Android EASY Setup App. Descrizione: - Convertitore mA - V con separazione galvanica Ingresso: - Tensione (bipolare da 100 mV a 20 V in 9 scale), corrente (bipolare fino a 20 mA) Uscita ritrasmessa: - tensione (0..10 / 2..10 V), corrente (0..20 / 4..20 mA) attiva o passiva Precisione: - 0,1% (per ingresso in tensione / corrente) Frequenza di campionamento / risoluzione: - Da 240 sps (@ 11 bit + segno) a 15 sps (@ 15 bit + segno) Alimentazione: - 10..40 Vdc, 19..28 Vac 50-60 Hz Temperatura Operativa: - -10..60°C Alimentazione trasduttori: - 2 fili, 20 Vdc stabilizzata, 20 mA max protetta dal corto circuito Isolamento: - 1.500 a 3 punti Configurazione: - da DIP switch, Software (PC Windows), App (Android) Connessione: - Porta microUSB sulla parte frontale del modulo
