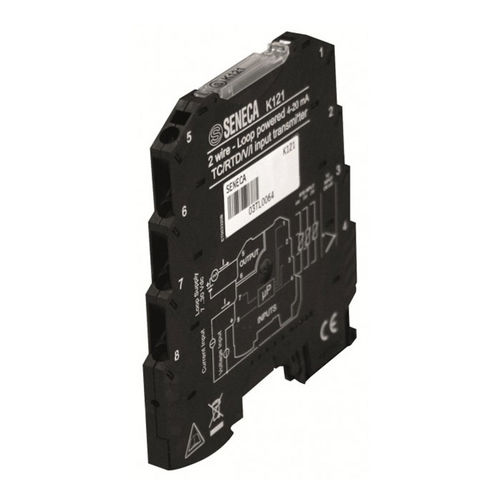

Convertitore di segnale K121

analogicouniversalegalvanico

K121 supporta segnali in ingresso da Cu50, Cu100, Pt100, Pt500, Pt1000, Ni100, Ni120, Ni1000, TC J, K, R, S, T, B, E, N, L, potenziometro, segnali in tensione con scale ± 30 V e ± 150 mV e in corrente (± 24 mA). Lo strumento acquisisce anche ingresso da potenziometro con resistenza compresa tra 500 Ω e 10 K Ω e resistenze fino a 1760 Ω. K121 è caratterizzato da un tempo di risposta ridotto di soli 140 ms per ingresso corrente e tensione e meno di 620 ms per altri ingressi. La classe di precisione è dello 0,1% e la conversione della misura a 16 bit. K121 è certificato ATEX II 3G Ex nA IIC T4 Gc X (gas) e II 3D Ex tc IIIC T135°C Dc X (polveri). Hot swapping - Sì Max corrente assorbita - 24 mA Potenza max dissipata - < 660 mW Isolamento - 1,5 kVac (2 vie) LED - Anomalia Allarme Classe di precisione - 0,1% Tipo di ingresso - Cu50, Cu100 Pt100, Pt500, Pt1000 Ni100, Ni120, Ni1000 TC J, K, R, S, T, B, E, N, L; impedenza ingresso 10 MΩ Potenziometro: 500 Ω..10 kΩ Tensione: -150..+150 mV; Impedenza ingresso 10 MΩ Tensione: -30..+30 V; Impedenza ingresso 200 kΩ Corrente: -24..+24mA; impedenza 40Ω Resistenza 0..+400 (1.760) Ω Canale di uscita - Corrente 4-20 mA (passiva) Filtro - Aggiuntivo per stabilizzazione lettura Funzioni speciali - Compensazione giunto freddo Filtro inseribile Inversione uscita Conversione A/D - 16 bit Deriva termica - <120 ppm/K Connessione - 8 morsetti a molla Reiezione - 50 o 60 Hz (programmabili) Programmazione - software EASY SETUP Tecnica di isolamento - Digitale / Optoaccoppiatore Elaborazione - Calcolo floating point 32 bit Grado di protezione - IP20 Custodia - PBT, nero Dimensioni (LxHxP) - 6,2x93,1x102,5 mm Peso - 45 g
