Convertitore di segnale K109PT

per termocoppiagalvanico

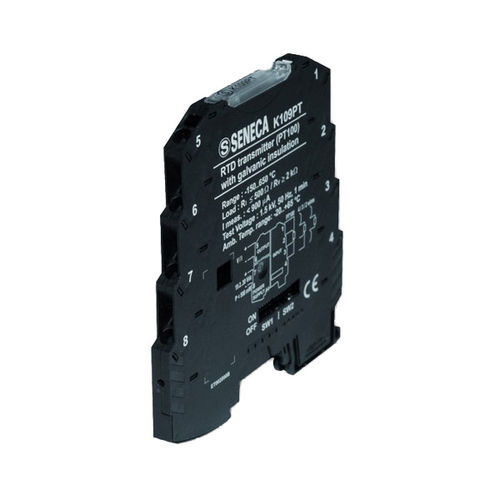

Lo strumento K109PT converte un segnale di temperatura letto tramite sonda PT100 (EN 60 751) con collegamento a 2, 3 o 4 fili in un segnale normalizzato in tensione o in corrente. K109PT effettua la conversione della misura a 14 bit. Caratteristiche del modulo sono il ridottissimo ingombro (6,2 mm), l'aggancio su guida DIN 35 mm, la possibilità di alimentazione tramite bus, le connessioni rapide tramite morsetti a molla, l’isolamento a tre punti, la configurabilità in campo tramite DIP-switch. Descrizione: - Convertitore optoisolato Pt100 / V-I Alimentazione: - 19,2..30 Vdc Ingressi: - N°1 canale, Pt100, -150...+650 °C, span minimo 50°C Uscite: - N°1 canale, tensione (0..10 / 10..0 / 0..5 / 1.5 V) e corrente (4..20 / 20..4 / 0..20 / 20..0 mA) Isolamento: - 1,5 kV (50 Hz, 1 min) Dimensioni LxHxP: - 6,2x93,1x102,5 mm
