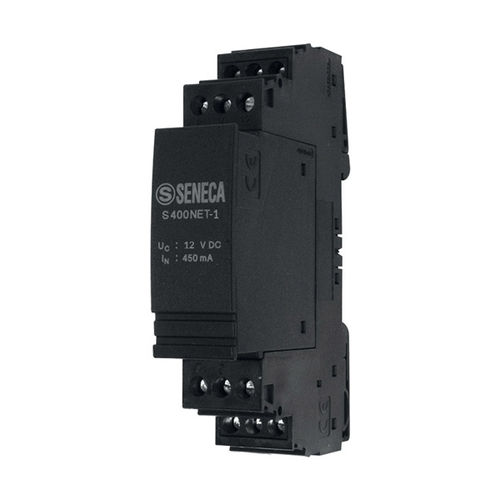

Scaricatore di sovratensione di tipo 3 S400NET-1

per rete ad alta velocitàper rete Ethernetper bus di campo

S400NET-1 è una protezione contro le sovratensioni per reti massimo 5 fili di segnale. Il dispositivo è progettato per velocità di trasmissione e capacità di dispersione molto elevate e supporta interfacce bus quali RS232/422/485, Interbus, Profibus, Ethernet. Tensione nominale UN - 12 V DC Classe di prova IEC - C1,C2,C3,D1 Massima tensione permanente UC - 9,8 Vac / 14 Vdc Corrente nominale IN - 450 mA (45°C) Corrente atmosferica di prova Iimp (10/350)μs per conduttore - 2,5 kA Corrente nominale dispersa In (8/20)μs - filo-filo / filo-terra - 10 kA / 10 kA Corrente cumulativa (8/20)μs - 20 kA Livello di protezione UP - filo-filo / filo-terra - ≤ 50V (C3 - 25 A) / ≤ 50 V (C3 - 25 A) Limitazione di tensione in uscita a 1KV/μs, stat. - filo-filo / filo-terra - ≤ 25 V/≤ 25 V Resistenza in serie - 2,2 Ω ±10 % Prefusibile necessario massimo - 500 mA Temperatura ambiente (esercizio) - -40°C..+85°C Grado di protezione - IP20 Classe di combustibilità a norma UL 94 - V0 Grado d'inquinamento - 2 Categoria di sovratensione - III Norme di prova - IEC 61643-21/A1 / EN 61643-21/A1
