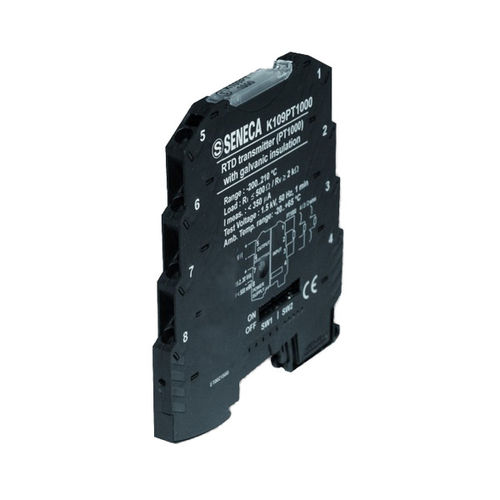

Lo strumento K109PT1000 converte un segnale di temperatura letto tramite sonda PT1000 con collegamento a 2, 3 o 4 fili in un segnale normalizzato in tensione o in corrente. K109PT1000 effettua la conversione della misura a 14 bit. Caratteristiche del modulo sono il ridottissimo ingombro (6,2 mm), l'aggancio su guida DIN 35 mm, la possibilità di alimentazione tramite bus, le connessioni rapide tramite morsetti a molla, l’isolamento a tre punti, la configurabilità in campo tramite DIP-switch.
Descrizione: - Convertitore optoisolato Pt1000 / V-I
Ingresso: - Pt1000 (EN 60751/A2 – ITS90), -200..+210 °C, span minimo 30° C
Uscita: - corrente 0/4..20, 20..4/0 mA o tensione 0..5/10, 10..0, 1..5 Vdc
Alimentazione: - 19,2..30 Vdc
Assorbimento max: - 21 mA
Isolamento: - a 3 vie 1,5 kVac
Conversione della misura: - 14 bit
Classe di precisione: - 0,1%
Tecnica di alimentazione: - diretta su morsetto a molla o distribuita mediante connettore espandibile K-BUS
Dimensioni LxHxP: - 6,2x93,1x102,5 mm
