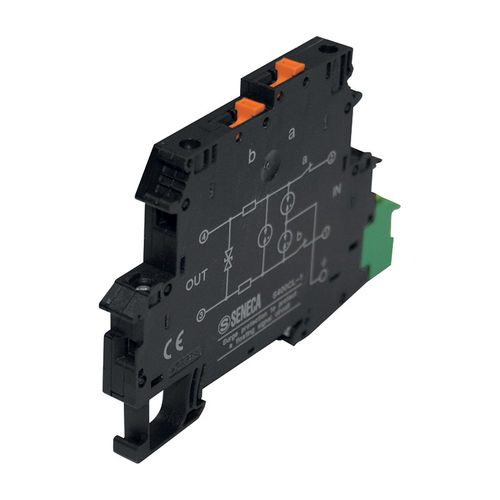

Protezione contro la sovratensione S400CL-1

S400CL-1 è una protezione contro le sovratensioni per dispositivi di misura, controllo e regolazione. Dotato di morsetti componibili con protezione multistadio, il dispositivo presenta connessione a vite e sezionatore a coltelli. S400CL-1 è impiegabile in circuiti binari e analogici, come impulsi, segnali 0..10 Vdc e loop di corrente 0/4..20 mA. Classe di prova CEI / Classe di protezione VDE - 30 VDC / 21 VAC Corrente di scarica di prova Iimp (10/350) μs - Filo - Terra - 500 A Corrente nominale IN - 300 mA (40 °C) Fusibile Massimo in ingresso - 315 mA Corrente nominale di scarica In (8/20) μs - Filo – filo / filo - terra - 5 kA / 5 kA Corrente di scarica totale (8/20) μs - Filo – terra - 10 kA Limitazione tensione di uscita per 1 kV / μs - Filo – filo / filo – terra - ≤ 45 V / ≤ 650 V Tensione residua a In filo - filo - ≤ 45 V Livello di protezione UP C2 ( 10kV / 5 kA ) - Filo – filo / filo – terra - ≤ 55 V / ≤ 650 V Tempo di risposta TA Filo – filo / filo - terra - ≤ 1 ns / ≤ 100 ns Frequenza di taglio (3dB) in Sistema simmetrico 150 Ω - typ. 2 MHz Resistenza per linea - 3,3 Ù ±20% Temperatura di funzionamento - -40 °C…+85 °C Classe di infiammabilità secondo UL 94 - V0
