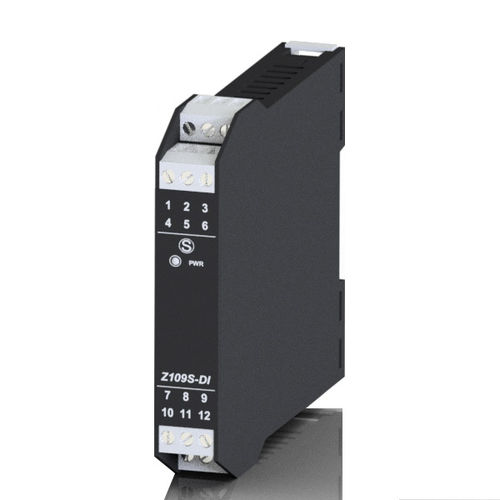

Unità di alimentazione Z109S-DI

Il modulo Z109S-DI è un alimentatore con separatore galvanica per loop di corrente. Converte un segnale di ingresso in corrente nel range 0/4..20 mA e ne effettua la misura e la ritrasmissione su uscita analogica isolata nel range 0/4 - 20 mA. Lo strumento permette l’alimentazione di un sensori in tecnica 2 fili con tensione 20 V stabilizzata e corrente massima di 20 mA protetta da corto circuito. L’isolamento galvanico a 3 vie raggiunge i 3.500 Vac equivalenti a 6,4 kV di tenuta all’impulso è particolarmente utile nelle applicazioni del settore energia. Descrizione: - Separatore galvanico per loop di corrente ad ampio isolamento Alimentazione: - 10..40 Vdc, 19..28 Vac Ingresso: - 0/4..20 mA, alimentazione del loop stabilizzata 20 Vdc, impedenza di ingresso 50 Ω Uscita: - Corrente 0/4..20 mA Tempo di risposta: - < 200 μs, frequenza limite (-3dB) 6kHz Isolamento: - 3.500 Vac a 3 punti Isolamento di sicurezza: - < 300 V~ rispetto a terra CAT II Tensione di tenuta all’impulso: - 6,5 kV Alimentazione del sensore: - In tecnica 2 fili (max 20 mA) Dimensioni: - 100x 112 x 18 mm (l x h x p) Montaggio: - Su guida DIN 46277 Custodia: - PBT, nera
