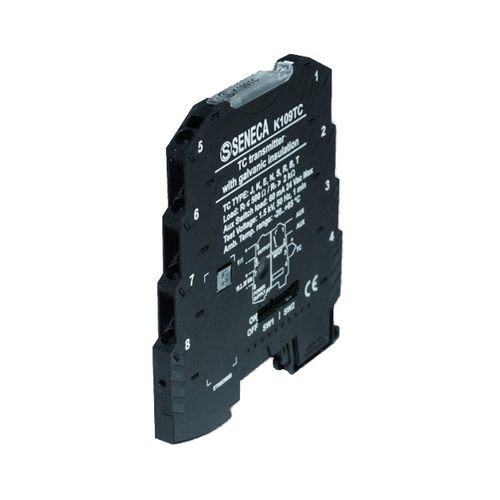

Convertitore di segnale K109TC

ERTper termocoppiagalvanico

Lo strumento K109TC è un isolatore galvanico a quattro punti. Esso converte un segnale di temperatura letto tramite termocoppia in un segnale normalizzato in tensione o in corrente. K109TC presenta in aggiunta un’uscita passiva che viene commutata al superamento di una soglia preimpostata mediante pulsante a frontale. Caratteristiche del modulo sono il ridottissimo ingombro (6,2 mm), l'aggancio su guida DIN 35 mm, la possibilità di alimentazione tramite bus, le connessioni rapide tramite morsetti a molla, la configurabilità in campo tramite DIP-switch. Descrizione: - Convertitore optoisolato TC / V-I con soglia regolabile Ingresso: - Termocoppia tipo B,E,J,K,R,S,T,N (ITS-90), span minimo 100 °C Uscita: - corrente 0/4..20, 20..4/0 mA o tensione 0..5/10, 10..0, 1..5 Vdc Uscita ausiliaria: - a relè statica per impostazione di soglia Alimentazione: - 19,2..30 Vdc Assorbimento max: - 24 mA Isolamento: - a 3 vie 1,5 kVac Conversione della misura: - 14 bit Classe di precisione: - 0,1% Tecnica di alimentazione: - Diretta su morsetto a molla o distribuita con connettore espandibile K-BUS Dimensioni: - 6,2 x 93,1 x 102,5 mm
