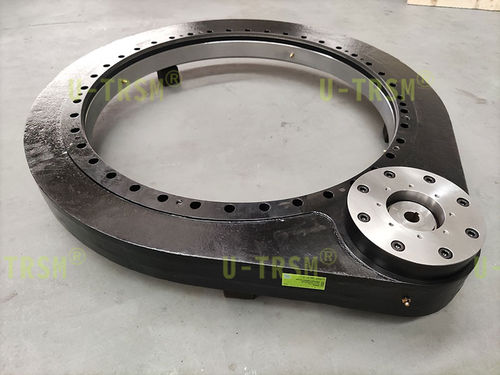

Sistema di trasmissione rotativo compatto S-II-O-0741

le ralle per rettifica di precisione per tavole rotanti speciali sono utilizzate nelle attrezzature speciali delle officine. Il cliente richiede che le ralle siano in grado di ottenere un arresto preciso, che non si agitino durante l'arresto della rotazione e che la rotazione sia stabile. In base alle dimensioni delle piattaforme girevoli del cliente e ai requisiti di prestazione completi, Unique Transmission ha consigliato al cliente le ralle di rotazione della serie II 0741. Abbiamo discusso con il cliente le coppie di avviamento delle ralle in condizioni di lavoro specifiche, scegliendo i fattori di sicurezza, i riduttori e i servomotori appropriati. Abbiamo progettato le flange di collegamento delle ralle in base alle dimensioni dell'estremità di uscita dei riduttori scelti dal cliente e abbiamo riprogettato le dimensioni corrispondenti degli ingranaggi di trasmissione. Dopo la modifica, i riduttori del cliente possono essere collegati direttamente alle ralle, il che è comodo per il cliente. La rettifica degli ingranaggi a controllo numerico corregge la deformazione dell'anello dell'ingranaggio e l'errore di forma dell'ingranaggio causato dalla tempra dell'ingranaggio; dopo la rettifica, l'ingranaggio e l'anello dell'ingranaggio si adattano meglio, assicurando un funzionamento normale in presenza di un piccolo spazio tra i denti, e possono essere ben utilizzati in occasioni di alta precisione. Sugli anelli interni, sugli anelli esterni e sugli alloggiamenti delle ralle, abbiamo progettato le posizioni fisse dei sensori, le posizioni fisse dei dispositivi di posizionamento e le posizioni fisse delle tubazioni speciali per il cliente in posizioni specifiche, per fornire un supporto al cliente per realizzare un design altamente integrato e compatto dell'apparecchiatura.
