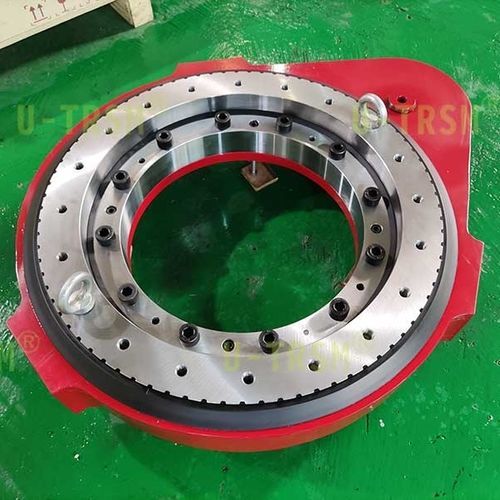

Sistema di trasmissione rotativo S-III-O-0510

le ralle a supporto verticale sono utilizzate nel campo dell'automazione industriale e vengono installate orizzontalmente, ma i bulloni per il fissaggio delle ralle non possono essere installati sul fondo delle ralle, ma solo sul lato delle ralle. Il cliente fissa le ralle attraverso i fori per i bulloni sul lato degli alloggiamenti, mentre gli anelli esterni delle ralle azionano la parte rotante dell'apparecchiatura. L'ambiente di utilizzo è polveroso e le ralle di rotazione devono essere resistenti alla polvere. In base alle richieste del cliente, abbiamo progettato questo prodotto per collegare la ralla attraverso i fori dei bulloni laterali; dopo aver terminato la progettazione della soluzione, U-TRSM ha condotto un esperimento di forza simulata su prodotti simili in officina. Abbiamo caricato le ralle in base al carico di utilizzo del cliente, abbiamo lasciato che il lato dell'alloggiamento sostenesse tutti i carichi in tre punti, abbiamo misurato la deformazione degli alloggiamenti e verificato la razionalità del progetto attraverso gli esperimenti. Attraverso l'analisi dei dati sperimentali, i risultati dimostrano che il progetto del supporto laterale a tre punti soddisfa pienamente i requisiti del cliente. Per migliorare il fattore di sicurezza, abbiamo ottimizzato il design dell'alloggiamento, che migliora la resistenza complessiva del prodotto ed è più favorevole alla lavorazione e alla produzione. Se anche voi avete prodotti rotanti che necessitano di un collegamento laterale, contattate U-TRSM. Abbiamo una ricca esperienza e idee uniche nella progettazione di applicazioni speciali e prodotti speciali.
