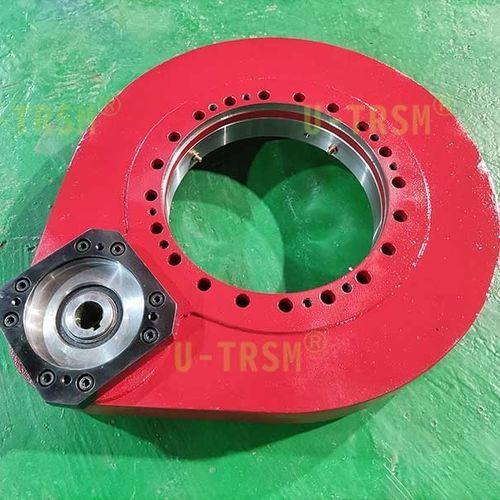

Sistema di trasmissione rotativo S-I-O-0311

le ralle di rotazione a ingranaggi cilindrici sono prodotti di precisione utilizzati nelle macchine utensili. A differenza dei prodotti generici, questo tipo di dispositivi di rotazione deve essere installato in direzione opposta sulle macchine utensili, cioè gli anelli dei cuscinetti dell'anello esterno ruotano verso il basso per azionare l'utensile del cliente per ruotare i pezzi e richiedono un'elevata precisione di rotazione. In base alle esigenze del cliente, gli ingegneri di Unique Transmission hanno raccomandato questo tipo di motorizzazione S-I-O-0311 in base a fattori quali le dimensioni di installazione, la precisione di rotazione e il carico, ecc. I cuscinetti di rotazione all'interno della ralla hanno un gioco negativo e i denti sono rettificati. Il cosiddetto gioco negativo è l'interferenza tra i corpi volventi e la scanalatura della pista del cuscinetto di rotazione. Tale accoppiamento può garantire l'assenza di scuotimenti tra l'anello interno e l'anello esterno. La prestazione di rilevamento è che il gioco della ralla è pari a zero, il cuscinetto a ralla con gioco negativo funziona senza problemi senza perdere la precisione di rotazione. In che modo il gioco negativo misura l'entità dell'interferenza? In genere, nel processo di produzione, l'interferenza può essere calcolata direttamente misurando le dimensioni del canale dell'anello interno e dell'anello esterno. Il test misura principalmente la coppia di avviamento a vuoto (misurata senza grasso e guarnizione installati): Se la coppia di avviamento è piccola, l'interferenza è piccola; se la coppia di avviamento è grande, l'interferenza è grande. Se la coppia di avviamento è troppo elevata, il canale deve essere lavorato per ottenere una quantità adeguata di interferenze.
