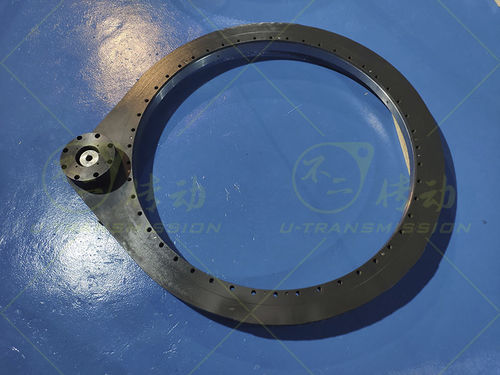

Sistema di trasmissione rotativo con corona dentata S-II-O-1091-MC

azionamento a ingranaggi cilindrici ai servo posizionatori, che richiedono una precisione di rotazione ≤0,01°. A causa dei requisiti speciali dei clienti del servomotore, la coppia di avviamento della ralla di precisione a ingranaggi era piuttosto ridotta. Dopo aver ricevuto le richieste dei clienti, il team di progettazione di Unique Transmission ha deciso di utilizzare ralle a gioco negativo. Gli ingranaggi della ralla e gli ingranaggi del pignone della trasmissione sono stati rettificati dopo la tempra, quindi la precisione degli ingranaggi ha raggiunto il grado 6, mentre il runout degli ingranaggi della ralla finita era entro 0,05 mm. Solo in questo modo è possibile garantire i requisiti finali dei clienti, grazie a ragionevoli accordi di processo e a un rigoroso controllo della qualità, la ralla finita ha un'oscillazione dei denti di 0,05 mm e un'oscillazione della faccia finale di 0,03 mm, il pignone soddisfa pienamente i requisiti del grado 6 per gettare solide basi per l'utilizzo da parte dei clienti di trasmissioni rotanti a ingranaggi di alta precisione sui servo posizionatori.
