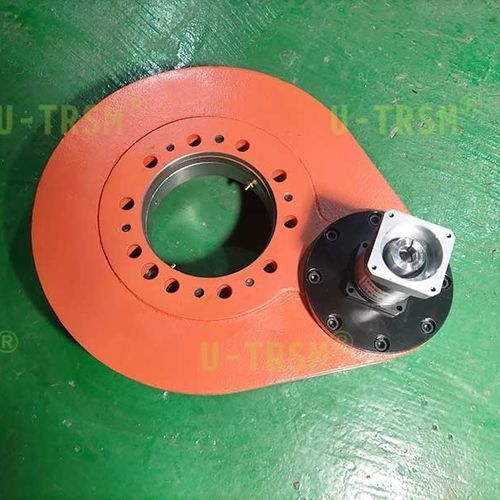

Sistema di trasmissione rotativo per automazione industriale S-I-O-0229

riduttori ortogonali di precisione utilizzati per le apparecchiature di automazione industriale. Il cliente utilizza i servomotori per fornire potenza alle ralle, abbinandovi i riduttori planetari di precisione; il gioco del dente sul cerchio di ingranamento deve essere ≤0,1 mm, il che significa che il gioco e la corsa radiale del cuscinetto di rotazione devono essere molto ridotti. Per le ralle di precisione, in genere si utilizzano ralle con gioco pari a 0, in grado di garantire che gli anelli esterni non si muovano assialmente e radialmente a causa della forza durante il funzionamento delle ralle, evitando la perdita di precisione causata dal gioco delle ralle. Per garantire un gioco del dente ≤0,1 mm, gli anelli degli ingranaggi e i pignoni devono essere rettificati dopo la tempra del dente; la rettifica del dente può garantire che i pignoni e gli anelli degli ingranaggi abbiano un'ottima corsa del dente, che è il prerequisito per garantire il gioco del dente. Durante la comunicazione con i clienti, alcuni di essi si preoccupano che l'accuratezza dei riduttori epicicloidali non sia sufficientemente elevata, il che influisce sull'accuratezza della trasmissione, oppure si preoccupano che vi sia un piccolo gioco di accoppiamento tra l'albero di uscita del riduttore e il pignone della ralla, il che influisce sull'accuratezza finale della trasmissione In realtà, l'accoppiamento tra riduttori epicicloidali e fori dell'albero influisce sulla precisione della trasmissione, ma l'impatto è molto ridotto. I riduttori planetari collegati alle ralle e alle ralle hanno un determinato rapporto di trasmissione, che varia da 5,4 a 19,6. L'errore del riduttore planetario deve essere diviso per il rapporto di trasmissione della ralla, il che rappresenta il valore finale dell'errore causato al sistema e l'impatto di questo calcolo è minimo
