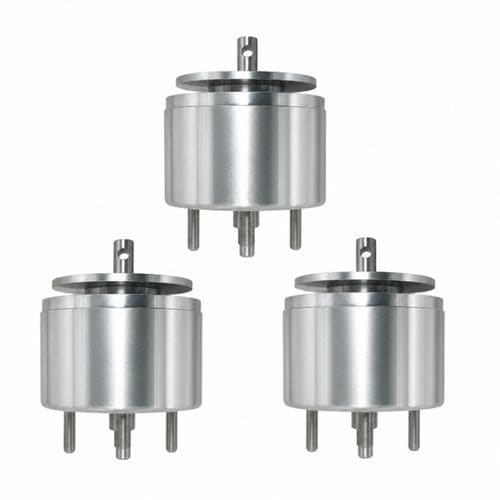

Elettromagnete di fermo WL7042

lineareper cernitadi blocco

Panoramica
Un solenoide magnetico push-pull è un attuatore elettromeccanico che converte energia elettrica in movimento lineare. La bobina genera un campo magnetico che attrae o respinge un pistone in ferro per produrre azione di spinta o trazione. Il WL7042 è un solenoide tubolare progettato per automazione industriale e apparecchiature che richiedono attuazioni lineari rapide e ripetibili.

Caratteristiche generali

• Struttura tubolare compatta adatta a installazioni compatte
• Tensioni disponibili: 12 V DC, 24 V DC, 48 V DC
• Intervallo di potenza: 50–90 W; forza di mantenimento: 20–30 N (≈1,8 kg)
• Corsa: 5–20 mm; tempo di ripristino ≈30 ms
• Ciclo di lavoro configurabile: 1–100% (uso tipico 10%–30%)
• Opzioni: protezione contro l'acqua, materiali resistenti al calore, versioni a basso rumore, cablaggio/connettori personalizzati

Specifiche tecniche

• Brand: Weilong Technology
• Modello: WL7042
• Tensioni nominali: 12 V / 24 V / 48 V CC
• Potenza nominale: 50–90 W
• Tipo di funzionamento: tubolare push-pull
• Forza di mantenimento: 20–30 N (≈1,8 kg)
• Corsa: 5–20 mm
• Tempo di ripristino: 30 ms
• Durata: ≈100.000 cicli
• Classe di isolamento: F; Hi-Pot: AC 600 V 2 s
• Temperatura di esercizio: -10 °C a 100 °C
• Materiale: corpo in acciaio al carbonio con zincatura
• Lunghezza filo: 200 mm
• Tolleranza: ±0,1 mm
• Garanzia: 1 anno; MOQ: 1000 pcs; Capacità: 5000 pcs/settimana; Consegna: 30 giorni; Porto: Shenzhen

Applicazioni

• Automazione industriale: commutazione, posizionamento, linee di smistamento e confezionamento
• Sistemi di bloccaggio e controllo accessi
• Dispositivi medici: apparecchiature diagnostiche e di dosaggio
• Attuatori automobilistici e controllo valvole
• Attrezzature per ufficio, distributori automatici e robotica

Vantaggi e limiti

• Vantaggi: ingombro ridotto, integrazione semplice, risposta rapida, opzioni di tensione e corsa
• Limiti: surriscaldamento oltre il ciclo nominale, diminuzione della forza per corse lunghe, possibile rumore, richiede alimentazione stabile

Risoluzione dei problemi

• Verificare tensione di alimentazione e cablaggio
• In caso di surriscaldamento: ridurre il ciclo o migliorare la dissipazione
• Forza ridotta: controllare tensione, corsa e usura delle parti magnetiche
• Pistone bloccato: pulire o sostituire i componenti danneggiati
• Rumore anomalo: ispezionare fissaggi, molle e usura meccanica

Ordini e logistica

• Ordini di campioni accettati; pagamento: TT o LC a vista
• MOQ: 1000 pcs; tempi tipici: 30 giorni
• Capacità produttiva: 5000 pcs/settimana; porto di carico: Shenzhen
