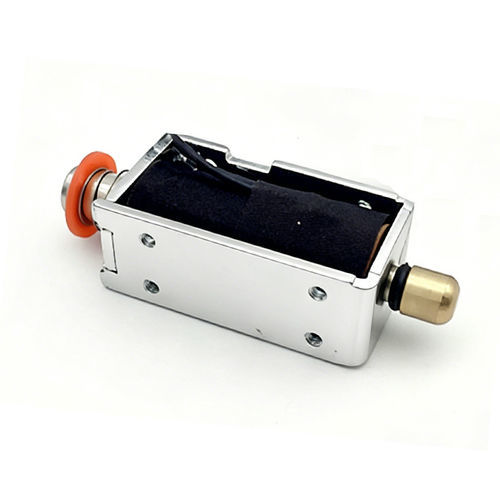

Elettromagnete lineare WL0946

senza manutenzionecompatto24 V

Riepilogo del prodotto
Un solenoide a telaio di tipo push-pull è un attuatore elettromeccanico che converte energia elettrica in moto meccanico tramite un telaio metallico, una bobina, una molla di richiamo e un'asta. Quando la bobina è alimentata genera un campo magnetico che muove l'asta; alcuni modelli push-pull consentono all'asta di ritrarsi all'interno della bobina, producendo un moto bidirezionale (push e pull). Questi solenoidi sono compatti, resistenti, silenziosi in funzionamento e adatti a numerosi sistemi elettromeccanici.

Caratteristiche principali

• Funzionamento bidirezionale: movimento di spinta e trazione (tipo telaio push/pull).
• Risposta rapida e prestazioni stabili.
• Scocca metallica per resistenza meccanica e dissipazione del calore.
• Disponibile in più tensioni DC (esempi: 6 V, 12 V, 24 V; tensioni personalizzabili).
• Bassa manutenzione, dimensioni compatte, efficiente in termini energetici con impulsi brevi.
• Versioni con diverse lunghezze di corsa; corsa personalizzabile.
• Lunga vita utile se utilizzato entro il ciclo di servizio specificato.

Applicazioni

• Apparecchiature di automazione: smistamento, commutazione, posizionamento e macchine per imballaggio.
• Sistemi di controllo accessi e chiusura: serrature smart, serrature per armadi, serrature elettroniche per porte, moduli di chiusura per smart-home.
• Distributori automatici, sistemi di biglietteria e dispositivi per giochi/ATM/armadietti.
• Apparecchiature medicali: controllo valvole e fluidi, posizionamento.
• Automotive: meccanismi di bloccaggio e azionamenti correlati.
• Robotica e applicazioni di movimento di precisione dove è richiesta una rapida attuazione lineare.

Panoramica e vantaggi
I solenoidi a telaio push-pull offrono una soluzione attuatore semplice, robusta ed economica. Richiedono un controllo semplice (applicare tensione per attivare, togliere tensione per rilasciare), possono fornire una forza di tenuta/serraggio ragionevole con impulsi energetici brevi e si integrano facilmente in sistemi basati su microcontrollori. I compromessi tipici includono una forza assoluta limitata rispetto ad attuatori più grandi e sensibilità ai vincoli di ciclo di servizio/termici.

Scheda tecnica
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Specifiche tecniche

• Modello: WL0946
• Marca: Weilong Technology
• Tensioni offerte comunemente: DC 6V / 12V / 24V (personalizzabile)
• Potenza nominale: 11,5 W
• Modo di funzionamento: push & pull (bidirezionale)
• Esempi di forza di tenuta: 500 gf @ 3 mm; 400 gf @ 5 mm
• Corsa: regolabile, tipica 2–5 mm
• Regime di lavoro: continuo (rispettare i limiti di ciclo per la gestione termica)
• Durata: circa 200.000 cicli
• Classe di isolamento: B; test hi-pot AC 600V 50/60Hz 2s
• Materiale: ferro magnetico di alta qualità
• Lunghezza cavi: 200 mm
• Installazione: fissaggio con viti
• Tolleranza dimensionale: +/- 0,1 mm
• Intervallo di temperatura operativa: -10 °C a 100 °C
• Forza di tenuta senza eccitazione: 0
• MOQ e produzione: MOQ 1000 pz; capacità fino a 5.000 pz/settimana
• Tempi di consegna tipici: 30 giorni
• Certificazioni: CE, RoHS, ISO9001
