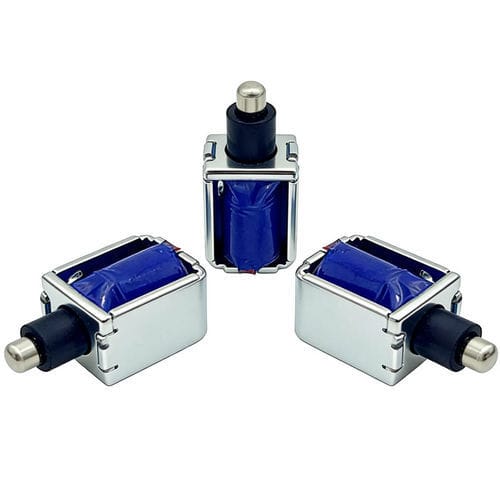

Elettromagnete lineare WL0415

in miniaturacompatto24 V

Panoramica
Un solenoide mini push-pull è un piccolo dispositivo elettromeccanico che converte l'energia elettrica in un movimento lineare preciso facendo passare corrente elettrica attraverso una bobina di rame per generare un campo magnetico che muove un perno metallico. Può essere configurato per spingere o tirare a seconda dell'orientamento. I solenoidi mini push-pull sono ampiamente impiegati in serrature intelligenti, distributori automatici, dispositivi medici, robotica e altre applicazioni che richiedono un'azione meccanica compatta, veloce e precisa su brevi escursioni.

Riepilogo
Il solenoide mini push-pull è compatto, veloce e semplice, indicato quando è necessario un movimento lineare affidabile ma lo spazio di installazione è limitato. Gli ingegneri selezionano le varianti in base a tensione, corsa e forza per adattarsi alle esigenze dell'applicazione.

Principio di funzionamento

• La corrente elettrica viene fornita alla bobina di filo di rame.
• Si genera un campo magnetico attorno alla bobina.
• Un perno ferromagnetico all'interno del solenoide viene attratto nel campo magnetico producendo un movimento lineare (spinta o trazione a seconda della configurazione).
• Una molla di ritorno (o equivalente) riporta il perno quando l'alimentazione viene rimossa.
• Il meccanismo fornisce un movimento lineare rapido, preciso e ripetibile grazie alla semplice attrazione magnetica.

Applicazioni

• Automazione industriale (attuazione, meccanismi di controllo)
• Serrature smart e sistemi di bloccaggio elettronici
• Distributori automatici (meccanismi di rilascio del prodotto)
• Dispositivi medicali (valvole, pompe che richiedono attuazione lineare precisa)
• Robotica (attuatori lineari per meccanismi)
• Attrezzature per ufficio: stampanti, POS/casse, armadietti elettronici

Vantaggi e svantaggi

• Vantaggi: dimensioni compatte per spazi ristretti, risposta rapida, funzionamento elettromagnetico semplice e affidabile, costo relativamente basso, disponibile in più varianti di tensione/corsa/forza, lunga vita con meno parti meccaniche.
• Svantaggi: forza massima limitata rispetto a dispositivi elettromagnetici più grandi, corsa generalmente corta, riscaldamento della bobina in cicli di servizio elevati o funzionamento continuo se non gestito correttamente, richiede specifica corretta della tensione per evitare malfunzionamenti o surriscaldamenti.

Linee guida per progettazione e selezione

• Selezionare la tensione richiesta (comunemente 5V, 12V, 24V DC o su misura) per corrispondere alla sorgente e evitare il surriscaldamento della bobina.
• Specificare la lunghezza della corsa (corse mini tipiche: ~2 mm a 10 mm; molti design 2–5 mm standard; personalizzazioni disponibili per corse più lunghe).
• Definire la forza di trazione/spinta richiesta (dipende dalla potenza della bobina, dal progetto del circuito magnetico, dal materiale del perno, dalla posizione della corsa e dal gap d'aria).
• Scegliere il ciclo di lavoro: intermittente (cicli brevi) o continuo (cicli lunghi); per operazioni frequenti, scegliere progetti classificati per servizio continuo con adeguata gestione termica.
• Verificare i vincoli d'ingombro e le condizioni ambientali (campo di temperatura, umidità, esposizione a polvere/acqua, vibrazioni).
• Valutare i test di qualità: test di forza, test di temperatura, test di durata, test di resistenza elettrica per garantire la vita utile prevista.

FAQ - punti principali

• Tensioni comuni: 5V, 12V, 24V DC; sono possibili altre tensioni personalizzate.
• Lunghezze di corsa tipiche: solitamente 2 mm a 5 mm; possono essere fornite corse personalizzate.
• Fattori che influenzano la forza: tensione/corrente della bobina, progettazione del circuito magnetico, materiale del perno, lunghezza della corsa e gap d'aria.
• Alcuni progetti possono funzionare in continuo se il calore è gestito; altri sono solo per servizio intermittente.
• Vita prevista: un micro solenoide ben costruito può funzionare centinaia di migliaia fino a milioni di cicli a seconda del ciclo di lavoro, del carico meccanico, dell'ambiente e dei materiali.

Caratteristiche / Specifiche tecniche

• Model NO.: WL0415 Mini Push Pull Solenoid
• Attuatore: Elettrico
• Forma di collegamento: Filettatura
• Tipo: Azione diretta
• Materiale: Scocca in acciaio al carbonio
• Pressione: Pressione ordinaria
• Struttura della valvola: Struttura a pistone ad azione diretta
• Alimentazione: DC 3-24V (gamma per varianti di solenoide)
• Applicazione: Uso industriale
• Tipo di lavoro: Tirare e spingere
• MOQ: 500 PCS
• Rivestimento: Rivestimento Zn
• Temperatura di lavoro: -30℃ a 80℃
• Classe di isolamento e protezione: Classe B
• Imballo di trasporto: Scatola marrone
• Specificazione: Frame PushPull Serial
• Trademark: Weilong
• Origine: China
• HS Code: 8505909090
