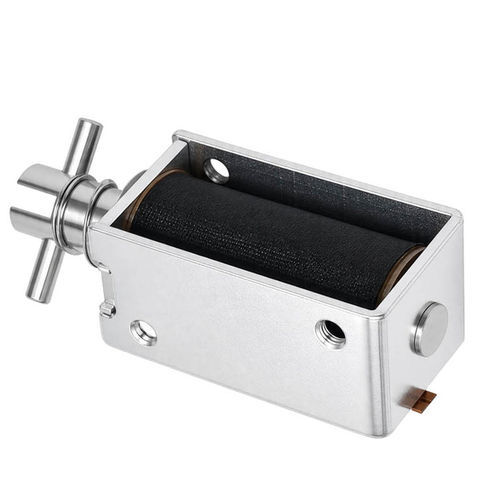

Elettromagnete lineare WL0729

senza manutenzionecompattoDC

Panoramica
Attuatore solenoide lineare push-pull compatto progettato per erogare un movimento lineare bidirezionale controllato per automazione industriale e sistemi elettromeccanici. L'alimentazione della bobina interna genera un campo magnetico che sposta il perno assialmente per produrre forza di spinta o trazione.

Vantaggi principali

• Movimento lineare diretto per operazioni rapide e ripetibili
• Ingombro compatto per integrazione in spazi ristretti
• Opzioni di tensione, corsa e montaggio per adattamento applicativo
• Progetto a bassa manutenzione adatto ad ambienti ad alto ciclo se specificato correttamente

Principio di funzionamento
L'attuatore comprende una bobina che avvolge un perno mobile in ferro. Quando alimentata, la bobina crea un campo elettromagnetico che attrae o respinge il perno per produrre il movimento lineare. Sequenza tipica:

• La corrente elettrica alimenta la bobina
• Si genera il campo magnetico
• Il perno si sposta assialmente (spinge o tira)
• L'uscita meccanica aziona valvole, serrature o interruttori
• Il meccanismo di ritorno (di solito una molla) o la rimozione dell'alimentazione riporta il perno

Caratteristiche principali

• Funzionamento push-pull con corse selezionabili (1–7 mm)
• Ampia gamma di tensioni (DC 3–48V) e varianti di potenza (10–20 W)
• Carcassa in acciaio al carbonio con rivestimento zincato per protezione meccanica
• Configurazioni opzionali: ritorno a molla, varianti per alto ciclo, riduzione del rumore e montaggio regolabile
• Classe di isolamento F e test hi-pot (AC 600V 2s)

Applicazioni

• Automazione di fabbrica: morsetti, alimentatori, dispositivi di posizionamento e commutazione rapida
• Sottosistemi automobilistici: serrature, dispositivi carburante, interblocchi di sicurezza
• Dispositivi medicali: pompe, macchine diagnostiche, meccanismi di regolazione
• Sistemi di sicurezza e controllo accessi: serrature elettroniche, porte automatiche
• Altro: distributori automatici, robotica, HVAC, attrezzature agricole e di laboratorio

Scheda tecnica (sintesi)

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Manutenzione / Risoluzione problemi

• L'attuatore non si muove: verificare tensione di alimentazione, cablaggio e continuità della bobina; sostituire se la bobina è danneggiata
• Forza insufficiente: verificare tensione corretta, corretta selezione dell'attuatore e carico meccanico
• Surriscaldamento: confermare il ciclo di servizio e la tensione; prevedere raffreddamento o modello per alto ciclo
• Movimento lento o irregolare: ispezionare attrito, molle usurate o corrente insufficiente
• Rumore eccessivo: controllare fissaggi, allineamento e impatti meccanici
• Riduzione della vita utile: proteggere da sovraccarichi e contaminanti, installare correttamente
